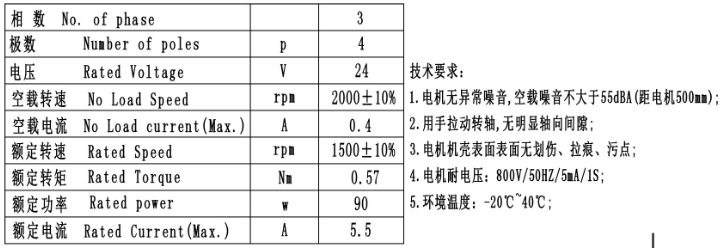

_{上圖為客戶訂制齒軸的直流無刷電機，左圖為加裝剎車（一般的是斷電剎車，此款為通電剎車），右圖是普通款，出軸處理一致。電機電壓24V.額定功率90W 1500轉 輸出力矩可達0.57Nm,電流5.5A，法蘭寬90mm,具體參數如下}

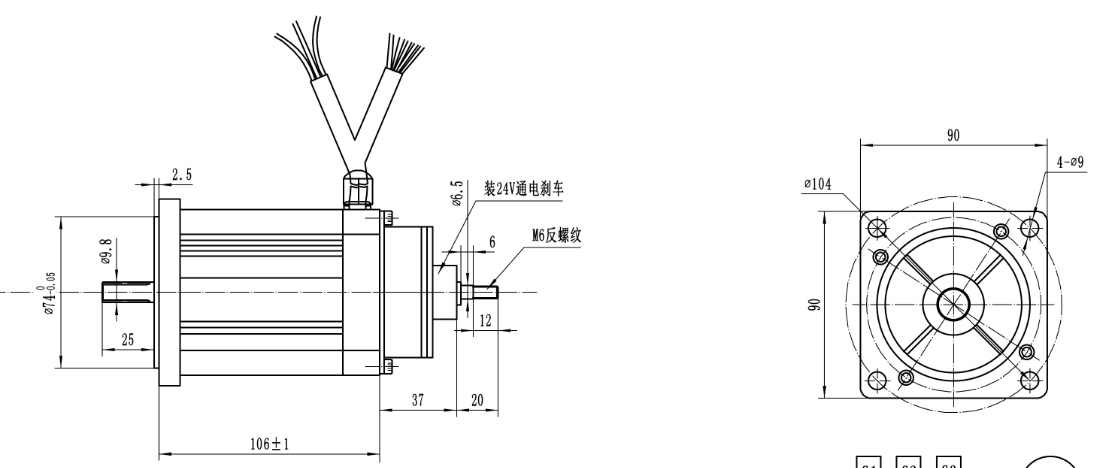

帶通電剎車產品尺寸圖如下：

90W/24V=3.75A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*3.75A=7.5A，那么選擇一款24V 8A左右的控制器即可。

配套ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。

產品特點：

·高集成度高可靠性無刷直流(BLDC)電機控制器

·三相全橋，PWM斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓(≤13V)、過熱(＞150℃)自動保護

·堵轉6秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：1.5-8A

·支持內置電位器、外接電位器、模擬電壓和PWM調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

此款驅動器有一內部調速旋鈕，也可以可外接電位器調速，那么如何外接電位器：

V- EN短接 控制電機的啟停

V- DR短接 控制電機正反轉

V+ VE V-可以外接電位器調速
