示例選用的電機為310V直流無刷電機57直流無刷電機80BL130S55-3115TK9用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓310V功率550W額定轉速1500轉,扭矩3.5NM。配套驅動器ZM-7206是我公司自主研發的大功率驅動器，主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。 下面介紹一下，如何領用這款驅動預設轉速控制，讓電機上電以后以一個轉速運轉
第一步，按照如下接線圖接線:
其中控制端口，只需要接3腳（COM）和5腳（啟停端口）短接，這樣就會轉，不用接電位器
第二步，接好線以后上電:顯示如下，為正常
內部調速模式的時候，控制端口可以不接。利用面板調試參數調試
按SET鍵以后，按上下鍵，調到P0.6，把此參數從0調為1，就可以設置1.多以上的參數了，調整好參數，直接按SET鍵設置其他參數即可，不用按別的
按兩次SET鍵，可以編輯成1.幾的參數，調整p1.2為0位內部調速模式。為1位外部調速模式。這邊調整為0，既面板調速
調整p1.4為0為內部調速模式。為1位外部啟停模式控制。這邊調整為1，用外部控制 最后設置內部運行的轉速

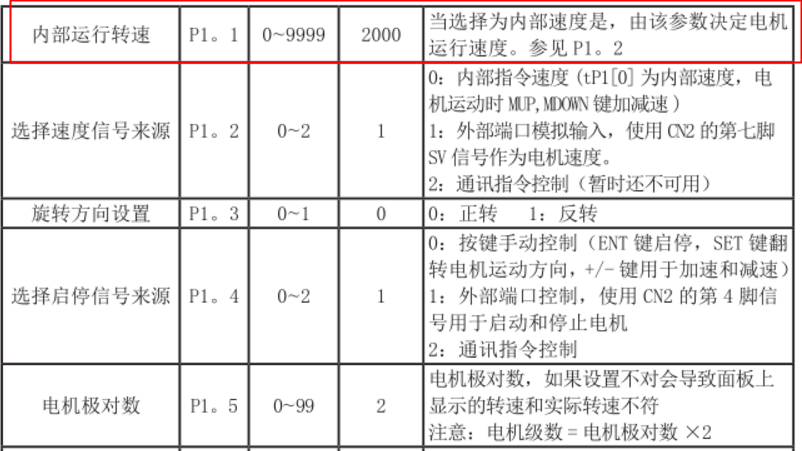

把P1.1設置為客戶需要的轉速接口。按SET鍵回到界面，重新上電 這樣上電以后電機會逐漸加速到設定的轉速。并運行下去。不需要在人為干預
聯系方式：QQ:467102884 電話：13811070445（劉女士）
