時代超群57系列直流無刷電機時序圖的意義和解析(LP)
2018年9月20日

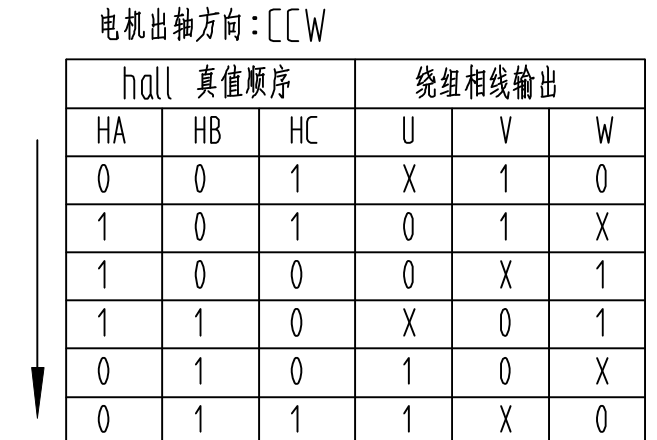

今天以100W 24V 2500轉直流無刷電機57BL75S10-225TF9為例,我們講一下電機的時序圖,和各負號的意義。


其中電機出軸方向 CCW,就是逆時針的意思。

其中霍爾線和電機線中數值0代表不通 1代表同,X代表不通。

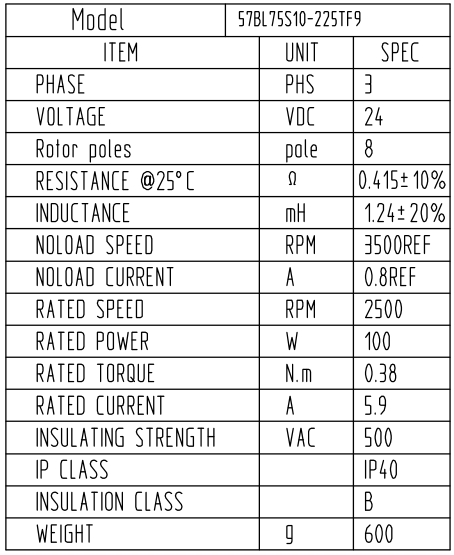

上圖為24V直流無刷電機57直流無刷電機57BL75S10-225TF9 電機電壓24V,功率100W,轉速2500轉采用節能環保領域的驕子-釹鐵磁硼鋼,保證設備的良好性能。具體參數如下


其他系列參數表

型號

電壓
V

額定功率

額定轉矩
N.M

額定轉速
rpm

空載轉速
rpm

額定電流
A

空載電流
A

級對數

57BL55S02-212TF9
24
22
0.175
1200
2000
1.4
0.2
4
57BL55S06-230TF9
24600.18
3000
4800
3.30.32
57BL75S10-225TF9
24
1000.38
2500
3500
5.9
0.8
4
57BL75S10-230TF9
24
1000.32
3000
4500
5.9
0.8
2
57BL95S06-210TF9
24600.6
1000
20003.6
0.44
57BL95S15-230TF9
24
150
0.5
3000
4500
8.7
0.8
2
57BL95S15-230TF9B
241500.5300045008.70.82
57BL115S18-230TF9
241800.573000
4500
10.71.12
57BL115S21-230TF9
242100.730005000131.34
57BL75S10-336TF9
36
1000.265360046003.80.42
57BL95S15-336TF9
36
150
0.4
3600
4700
5.7
0.52
57BL115S30-3150
310
3000.57500062001.30.22


那么如何給電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。100W/24V=4.2A,選配的驅動電壓要大于24V,電流大于4.2A 的2倍左右,及選擇ZM-6510A(****40V 10A)


ZM-6510A 直流無刷電機驅動器是我公司****推出的產品,本產品使用大規模的集成電路取代原有硬件設計,具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下,電源電壓在 DC18V~50V 以內 (面板標稱 DC24V~48V )的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。


調速方式選擇( VSP/PWM)

1、外部輸入調速: 將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 GND1 和+5V1 端,將調節端接于 VSP 端,即可使用外接電位器調速,也可以通過其它的控制單元(如 PLC、單片機等)輸入模擬電壓到 VSP 端實現調速(相對于 GND1), VSP 端口的接受范圍為 DC 0V~+5V,對應電機轉速為 0~額定轉速;

2、PWM 調速:將 PWM 正端接 VSP,負端接 GND1,可輸入頻率 10Hz-300Hz,改變占空比調速


電機正/  反轉信號( DIR )

通過控制端子 DIR 高、低電平的轉換,可以控制電機的正反轉。

注意 :為避免在電機高速運行時突然換向,對電機及機械設備的巨大沖擊,當 DIR 端接收到換向信號,驅動器先讓電機減速直到停止,停止約 2S 后,電機改變轉向,提速至設定轉速。

電機啟動/ 停止信號( EN)

通過控制端子 EN 高、低電平的轉換,可以控制電機的停止和運行。當 EN 為低電平時,電機正常運行;當 EN 為高電平或不接時,電機停止工作,處于自由狀態,紅燈常亮。此時驅動器功耗≦20mA。

出廠設置為 EN 和 GND1 短接。

聯系方式:QQ:467102884  電話:13811070445(劉女士)
