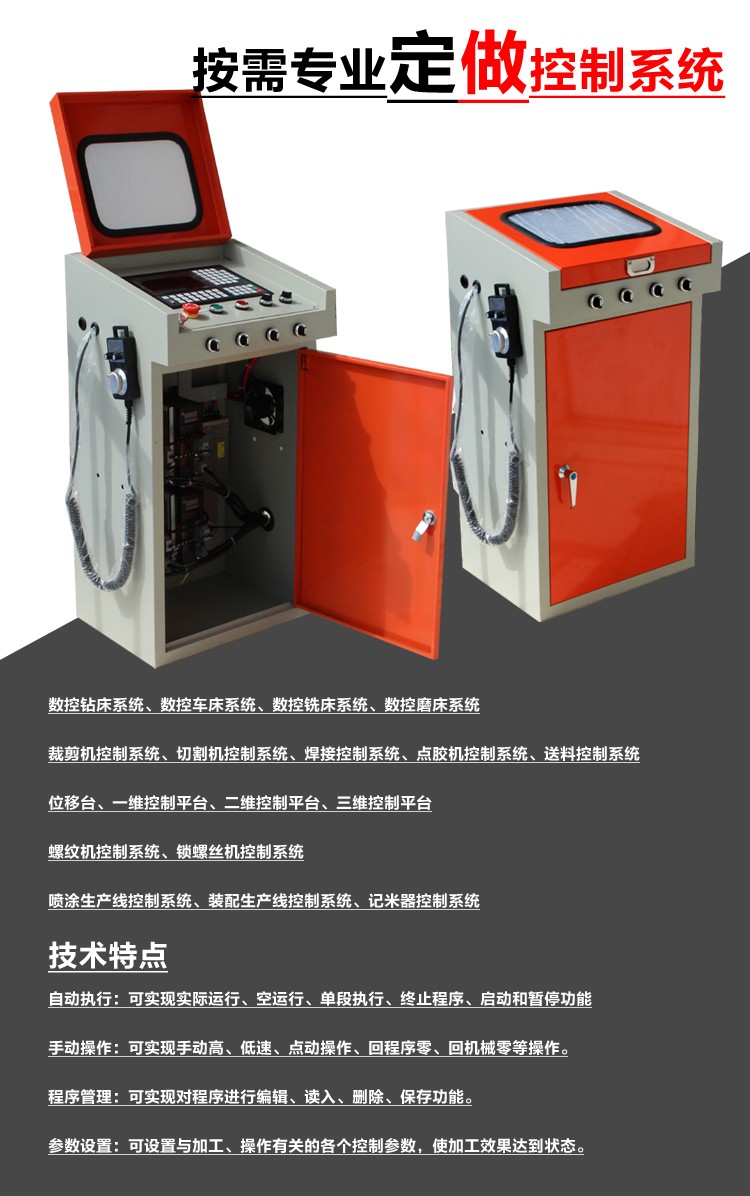

適用產品類型

• 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統

• 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統

• 位移臺、一維控制平臺、二維控制平臺、三維控制平臺

• 螺紋機控制系統、鎖螺絲機控制系統

• 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統

技術特點

• 自動執行：可實現實際運行、空運行、單段執行、終止程序、啟動和暫停功能

• 手動操作：可實現手動高、低速、點動操作、回程序零、回機械零等操作。

• 程序管理：可實現對程序進行編輯、讀入、刪除、保存功能。

• 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到狀態。

2.1 主要功能

自動：自動運行、空運行、單步運行

手動：電機正反轉、回程序零、回機械零、輸出控制

程序：程序的編輯，讀入、刪除、保存

參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等

外部手動：控制電機正反轉，啟動、暫停、報警、急停等

指令豐富：20 條控制指令

USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作

隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力可到 1A

背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

2.2 系統組成

控制系統主要由以下幾部分組成：

z 高性能、高速度 32 位

z 液晶顯示器（分辨率：192×64）

z 專用運動控制芯片（信號輸出為：5V 脈沖+方向）

z 輸入/輸出（14 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）

z 程序行 480 行

z 觸點按鍵陣列（28 鍵）

2.3 技術指標

z 小數據單位：0.001mm

z 數據尺寸：±99999.999mm

z 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）

z 加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時）

z 脈沖輸出頻率：150KHz

z 控制軸數：1-4 軸（X,Y,Z,C）

z 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補

z 電子齒輪：分子:1-99999,分母：1-99999

z 系統主要功能：自動、手動、程序、參數、自檢、設置等

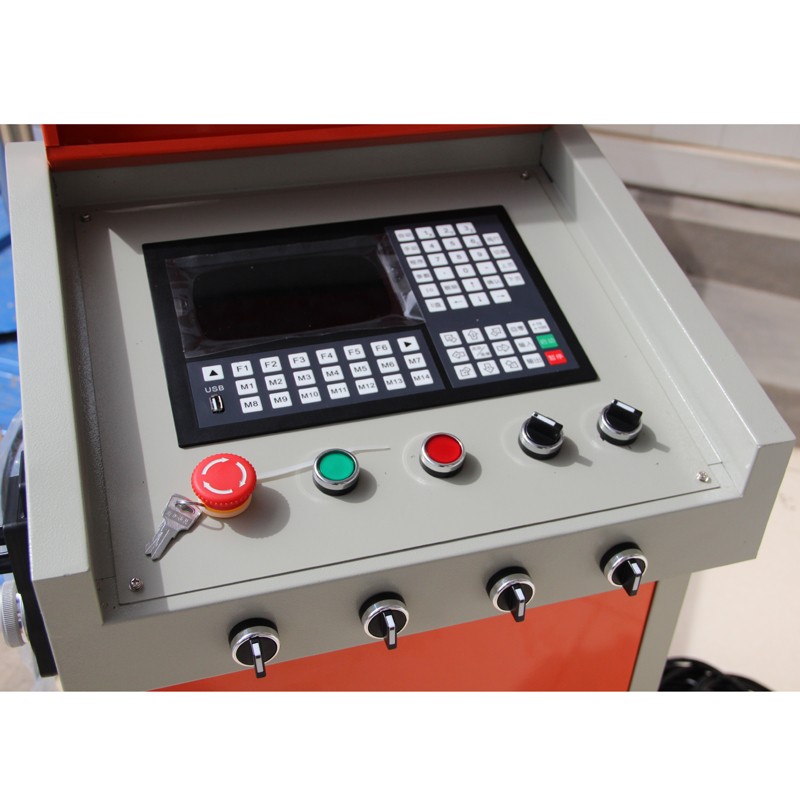

2.4 外觀及面板

z 外形尺寸：長×寬×厚 172×94×48mm

z 嵌入口尺寸：長×寬 162×84mm，前面板厚 4mm
