數控機床的工作原理：根據加工工藝要求編寫加工程序（以下簡稱程序）并輸入CNC，CNC 按加工程序向伺服（或步進）電機驅動單元發出運動控制代碼，伺服（或步進）電機通過機械傳動機構完成機床的進給運動；程序中的主軸起停、刀具選擇、冷卻、潤滑等邏輯控制代碼由CNC 傳送給機床電氣控制系統，由機床電氣控制系統完成按鈕、開關、指示燈、繼電器、接觸器等輸入輸出器件的控制。

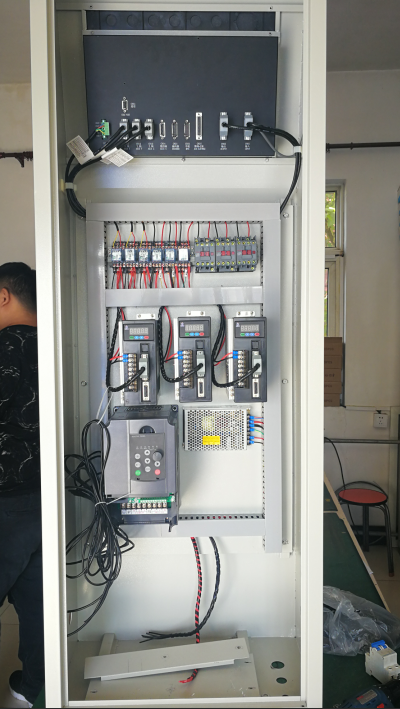

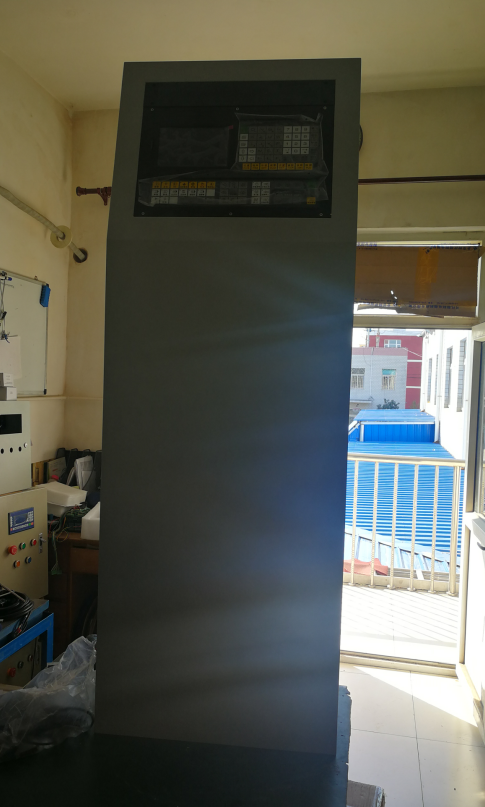

上圖為客戶定做的一臺數控銑床控制系統，采用的時代超群2.6KW伺服三臺，數控銑床控制器一臺。主軸伺服一臺

CX980MA-30系統采用 32 位高性能 CPU 和超大規模可編程器件 FPGA，實時控制和硬件插補技術保證了系統μm級精度下的高效率，可編輯的 PLC 使邏輯控制功能更加靈活強大。本系統可控制 5（3） 個進給軸、2 （1)個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量

每臺控制器標配開關電源和信號端子與中性紙質說明書 輸入輸出和+24V短接有效

● 2000M（ 5個進給軸，4 軸聯動，2 個模擬主軸）；

● 1ms 插補周期，0.1um 控制精度

● 2000M（ 2 路 -10V ～ 10V 模擬電壓輸出，支持雙主軸控制）；

● 直線型、指數型和 S 型多種加減速方式可選擇

● 內置多 PLC 程序，當前運行的 PLC 程序可選擇

● PLC 程序在線顯示、實時監控、信號實時追蹤

● 支持語句式宏代碼編程，支持帶參數的宏程序調用

● 剛性攻絲和柔性攻絲可由參數設定

● 具有旋轉、縮放、極坐標，固定循環和多種銑槽復合循環功能

● 具有歷史報警及操作履歷功能，方便用戶操作和維護管理

● 提供多級密碼保護功能，方便設備管理

● 2000M（ 36 點通用輸入 /36 點通用輸出）；

● 支持標準 RS232 及 USB 接口，支持 U 盤文件操作、系統配置和軟件升級 , 可實現文件傳輸、串

口 DNC 加工和 USB 在線加工功能

上圖中是時代超群10NM的伺服電機130AEA26025-SH3。10N.M 2.6KW 2500轉，電機法蘭130*130MM，軸徑22MM，此電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動DM-26EA采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。

SD100系列迷你型小功率變頻器，結構緊湊，體積小巧，安裝簡單，是一款功能更豐富、操作更簡單的理想換代產品。

技術特點

功率范圍:單相220V 0.4-2.2kW，三相380V 0.75- 2.2kW;

單相220V以IPM，三相380V以PIM為核心，整機可靠性高;

具有高輸出轉矩，起動力矩大的特點，  1Hz時輸出力矩可達150%;

載波頻率可達16K，具有極靜音的特點，可應用于對噪聲要求較高的場合;具有多種控制方式，適合不同場合的控制需要;

具有小體積、功能強的特點，內置PID及簡易PLC;具有較強的抗干擾能力;

具有RS485標準接口，易組成集中控制系統
