上圖為客戶訂購的一款時代超群57BL115S30-3150TF9高壓直流無刷電機，電機電壓310v，額定功率300w，額定轉速5000rpm，配套新款ZM-7202無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的小功率驅動器，主要采用國內高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好 ，可靠性高。 客戶想實現如下功能，用驅動的面板調速，用外部開關來控制電機的啟動和停止。 具體操作如下: 按照下圖接線。
注意，驅動的L1和L2交流220V供電 接好線以后，我們可以做一下電機簡單的測試，我們先不改變控制器的任何參數。

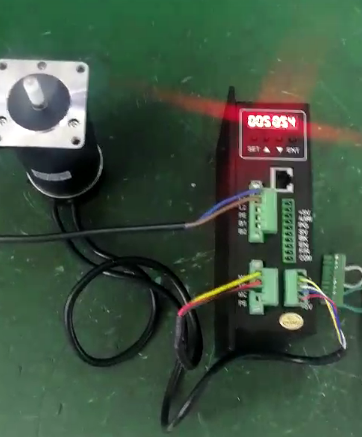

把COM和EN短接，吧SV和+5v短接，這樣L1L2供電220V的話上電電機就會運轉。如果運轉正常證明電機和驅動都沒有問題，然后我們在做具體的控制操作。
現在客戶想用內部面板控制電機的轉速，外部EN和com端口接個開關來實現啟停控制，如何操作呢。
我們需要更改一下驅動器的參數。

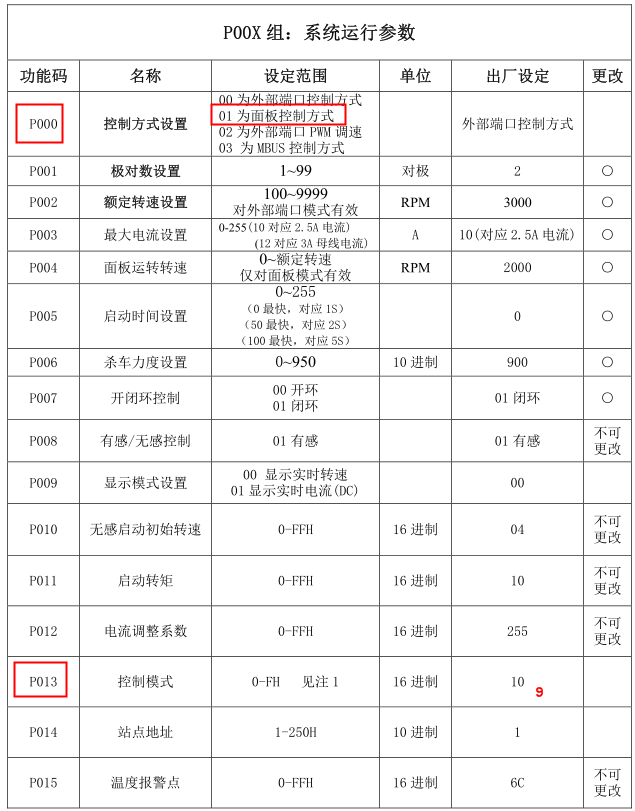

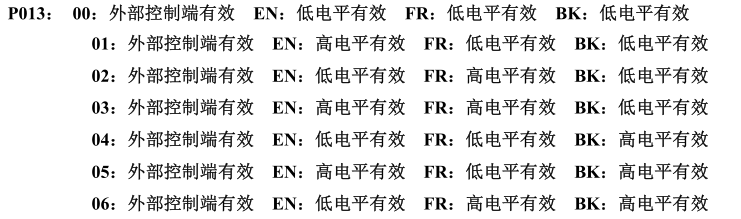

首先吧P0改成01調到面板控制模式，其次，吧P013改成9，P013默認是10，意思是
10是沒有低壓保護，外部控制

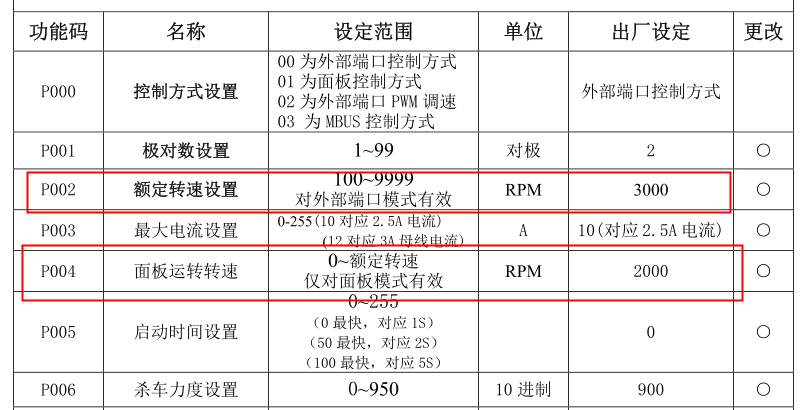

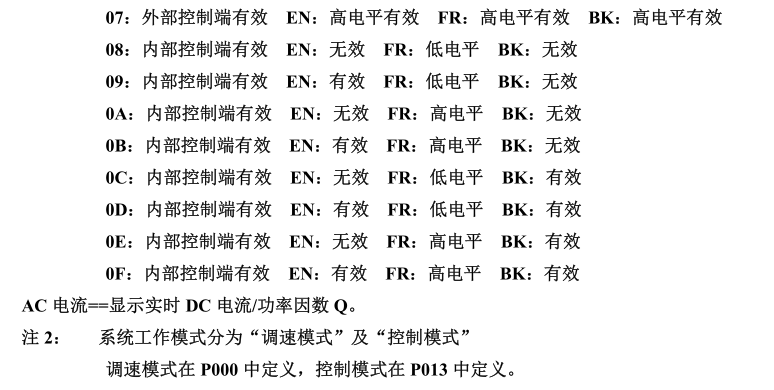

需要p13調成0，為內部控制調速，然后EN端口有效。這樣就可以實現內外部結合控制了。 另外注意速度設定，有時候客戶會發現面板控制的時候電機轉速調不上去，如何操作呢。 需要線條P002的值，然后在調P004的值。這樣就可以了。
