上圖42BL80S09-440TR9為客戶定做時代超群生產的無刷直流電動機,采用高磁能積的稀土釹鐵硼(Nd-Fe-B)材料,電機功率為90W,電壓48V,額定轉速4000轉,空載轉速6000轉,轉矩0.21NM,電機是以自控式運行的,所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組,也不會在負載突變時產生振蕩和失步。常用于醫療設備,健身器材,電動車等…… 產品尺寸圖如下;

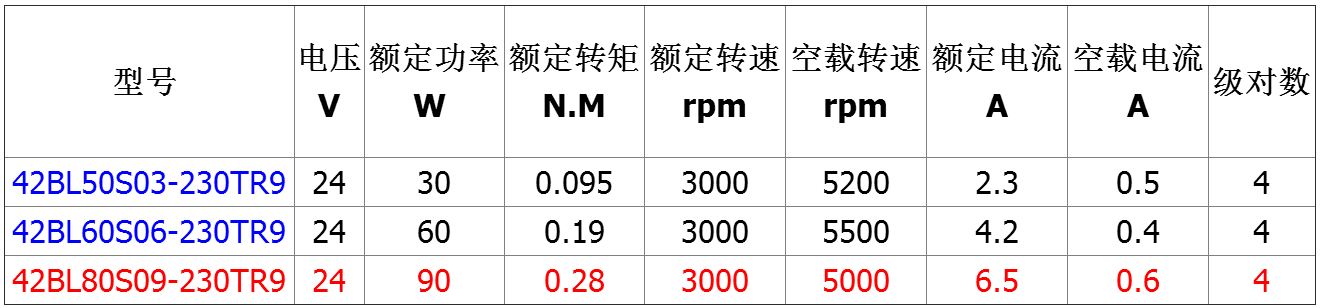

其他42系列推薦:
那么如何給上圖電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。90W/24V=3.75A,選配的驅動電壓要大于24V,電流大于3.75A 的2倍左右,及選擇ZM-6508(****40V 8A),這樣才能發揮很好的電機效果。

ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器),具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式,有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 產品特點: ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋,PWM斬波方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓(≤13V)、過熱(>150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調:1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能,避免電流過沖,有效保護電機 聯系方式:QQ:467102884 電話:18710050116(劉女士)
