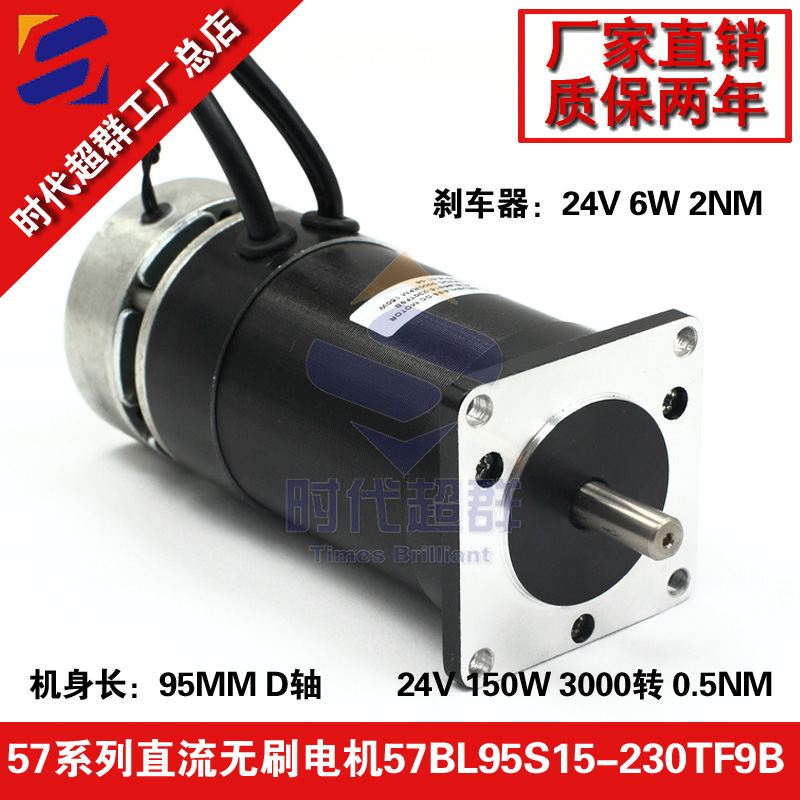

上圖為時代超群帶剎車直流無刷電機57BL95S15-230TF9B是額定電壓24V 額定功率150W 額定轉速3000轉 額定扭矩0.5Nm 額定電流8.7A 的直流無刷電機，配套的驅動器ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
下面介紹一下如何利用開關來控制電機的啟動和停止。 首先電機和驅動器按照如下方式接好線。
兩種線序顏色對應客戶手頭的一種線序接好。
DC電源通點電壓為電機的電壓，比如電機是24V的，那么DC電源供電就是24V，正負不要接反。
此時SW1撥碼撥到OFF狀態，SW2撥碼撥到ON狀態，V-和EN控制電機的通斷在，V-和EN之間接個開關
由于開關接通的時候，那么剎車就要通電，電機才能運轉，開關斷電的時候，剎車就要斷電讓電機立馬停止轉動，所以此時需要一個繼電器。來鏈接控制端口和剎車的通斷
每個廠家繼電器可能不太一樣，就上邊繼電器而言 A1為+，A2為-，L1為+。T1- 當A1和A2導通時（電壓發哪位是3V-32VDC即可，ZM-6508控制端口電壓是5V），L1和T1導通
如上圖，驅動器內部V+和EN之間有一個4.7K電阻，在外部控制不接任何電線的時候，EN口有一個5V電壓，當EN和V-短接接通以后。EN口電壓拉低，集電極A1A2接通。從而L1和T1接通。 L1T1端口接通，相當于一個開關，剎車供電24V。具體原理如下
DC24V電源從驅動器的供電電源端口取即可。T1L1的通斷就能控制剎車的通斷。原理就很簡單了
