上圖是客戶定制的一款短粗型86直流無刷電86BL104S33-430SK-001A，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓48V，功率330W，轉速3000轉，額定扭矩0.96NM。應用范圍非常廣泛。

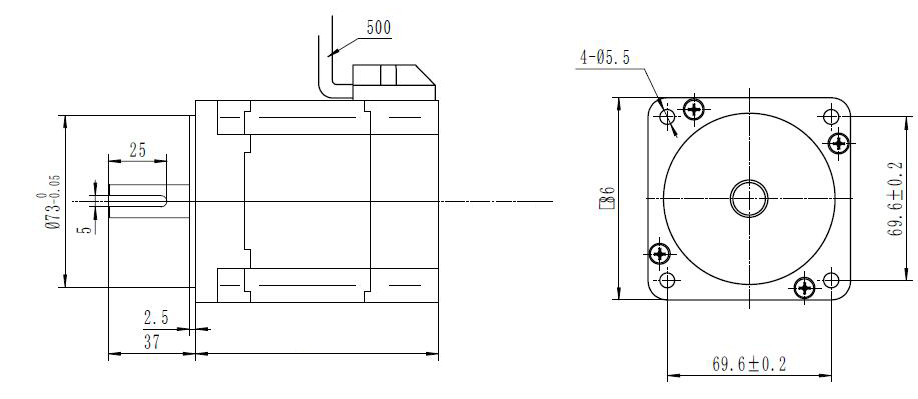

電機尺寸圖如下：

那么如何給這款電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。330W/48V=6.875A,選配的驅動為48V輸入。電流大于峰值電流(6.875A的2倍左右)，推薦一款可以485通信的驅動器ZM-6630（****30A）

ZM-6630M是一款功能強大的直流無刷驅動器，速度/位置閉環控制，1-30A電流可調,驅動本身還帶有特殊功能，電機自學習功能，電機相線和霍爾信號線可以隨便接，行程自學習功能，外接限位開關，可在一定距離里來回往復運行！也可用于485上位機控制。

1、電機加減速控制

電流自動調節、加速度自動控制的軟啟動方式，電機可迅速、平穩啟動而反沖力小。支持加減速時間和加減速加速度配置。

2、電機制動(剎車)控制

電流自動調節的能耗制動方式，電機制動時間短而無強烈的沖擊震動。支持制動電流配置。

3、電機換向控制

電機正反轉切換的過程由驅動器內部控制，自動進行減速、軟制動、軟啟動控制，無論換向信號改變多么頻繁，都不會造成驅動器或電機損壞。

4、電機穩速控制

通過霍爾信號檢測轉速和轉動位置，使用PID 調節算法進行閉環控制，支持速度閉環控制和時間-位置閉環控制兩種穩速控制算法。速度閉環方式具有在高速時速率控制平穩且超調小的特點，但在低速時調可能速度控制不平穩；時間-位置閉環控制方式適合于多臺驅動器控制多個電機在相同時間內轉動相同的角度的控制要求，也適合于超低速控制。

5、電機位置控制

通過霍爾信號檢測轉動位置，使用PID 調節算法進行位置閉環控制，使用剎車電阻進行減速。

6、電機轉矩控制

由于電機轉矩與電流大小為近似的線性關系，本驅動器使用穩流輸出控制方式來實現電機轉矩控制，用戶通過調節輸出電流的大小來實現對電機轉矩大小的控制。

7、電機過載和堵轉保護

電機過載時，驅動器將限流輸出，有效地保護電機；電機堵轉時，驅動器可檢測該狀態并對電機制動。

8、內部干擾抑制

為了保證電機回路電流測量的精度，驅動電路與控制電路間通過干擾衰減和消耗、瞬態干擾抑制方式耦合，可有效保證控制電路不受驅動電路干擾的影響。

9、外部干擾抑制

使用 ESD 防護器件和靜電泄放電路來對全部接口進行ESD 防護，以抵抗外部干擾從而使內部電路穩定工作和保護內部器件不被加在接口上的瞬態高壓靜電擊壞。

10、485 通訊干擾抑制

使用信號、電源隔離芯片對485 收發電路進行隔離從而抑制干擾。

 注意：485通訊方式下主站無法與驅動器通訊。

答：請檢查主站串口波特率、校驗方式、從站地址是否與驅動器配置的一致，485 通訊接線是否正確，485 主站與從站間應是按A-A、B-B 方式連接的，檢測幀格式是否正確。如果主站是PC 機，可以先使用modbus 調試工具測試通訊是否正常。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
