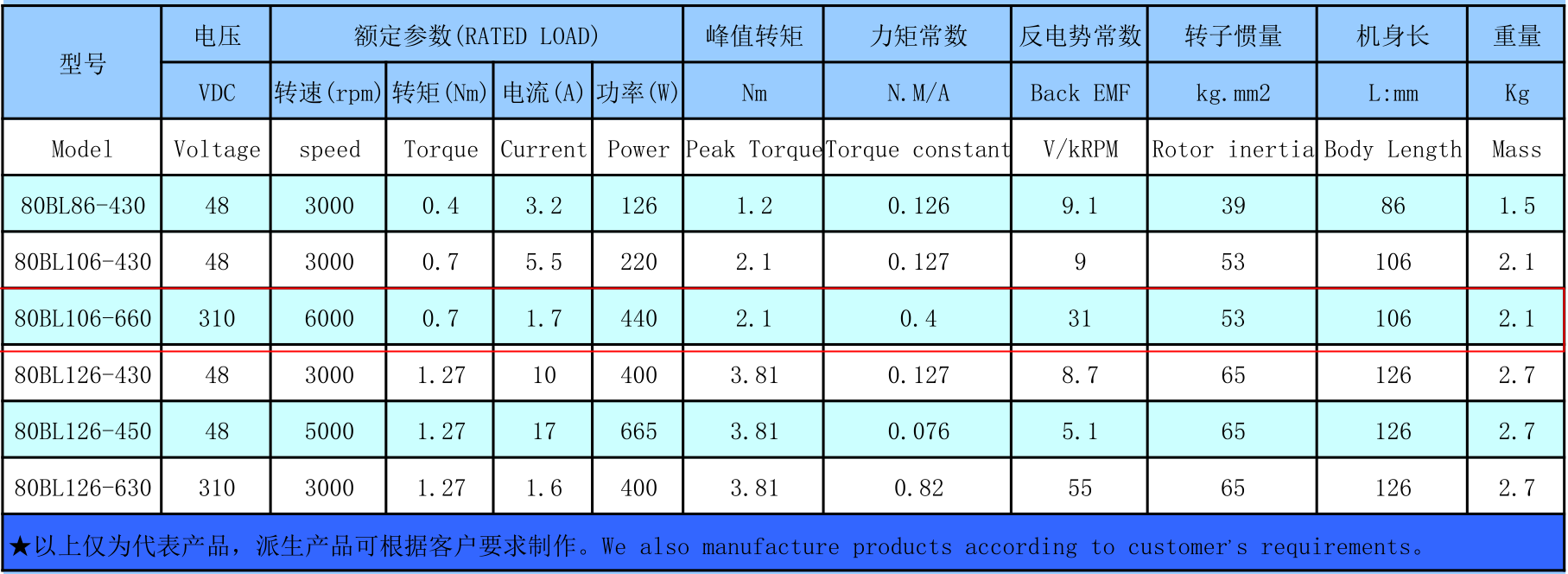

上圖為時代超群客戶定做的80系列直流無刷電機，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等……，6000轉高轉速，大功率高壓直流無刷電機80BL106S44-3160TK9，電機電壓310V.額定功率440W 6000轉 輸出力矩可達0.7Nm,具體參數如下

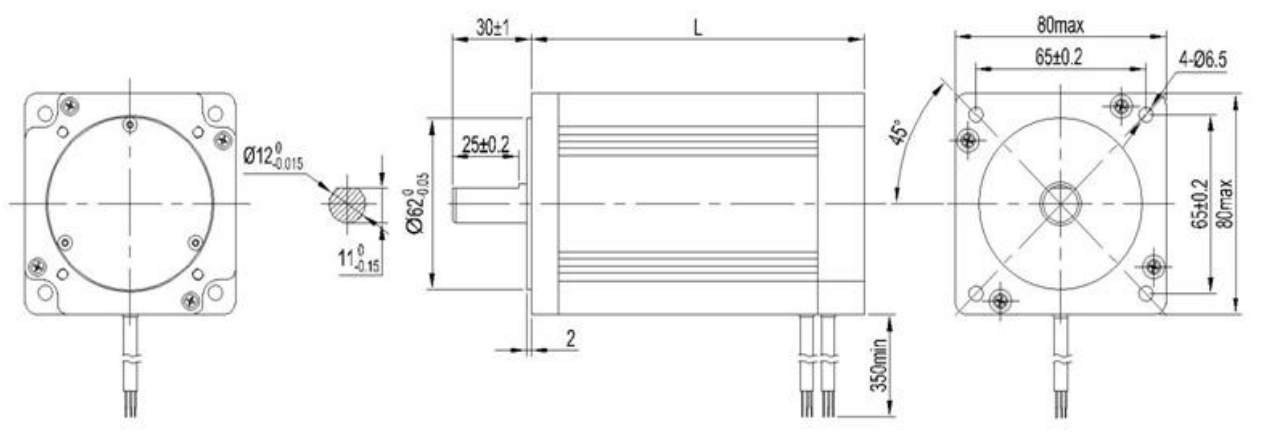

電機機身長106MM，法蘭款80MM，具體尺寸圖如下：
那么如何給這款電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。440W/310V=1.4A,高壓電機配套的驅動輸入電壓也應該為220V。電流大于峰值電流1.7A（如表格），選擇ZM-7202A（****2A）效果是比較好的。

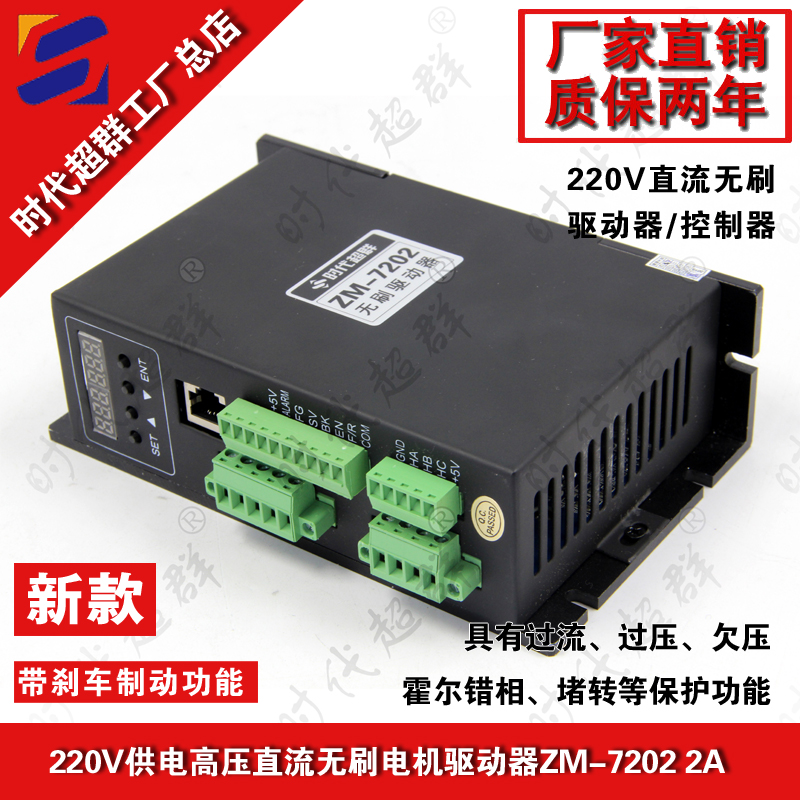

新款ZM-7202無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的小功率驅動器，主要采用國內高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好 ，可靠性高。
系統特性： 輸入電源 AC85~265VAC 50/60Hz 連續輸出電流: 5A， ****輸出電流: 7A 使用溫度 0~+45°C 保存溫度 -20~+85°C 使用及保存濕度 <85% [不結霜條件] 構造 壁掛箱體式
調速方式 本驅動器提供以下兩種調速方式用戶可任選一種： 內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 COM和+5v一端，將調節端接于 SV 端即可使用外接電位器(5K~100K)調速,也可以通過其它的控制單元(如 PLC、單片機等)輸入模擬電壓到 SV 端實現調速（相對于COM）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速。 電機正/ / 反轉控制（ F/R ） 通過控制端子 F/R 與端子 COM 的通、斷可以控制電機的運轉方向。當 F/R 與端子 COM 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。
電機運行/ / 停止控制（ EN ） 通過控制端子 EN 相對于 GND 的通、斷可以控制電機的運行和停止。當端子斷開時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
