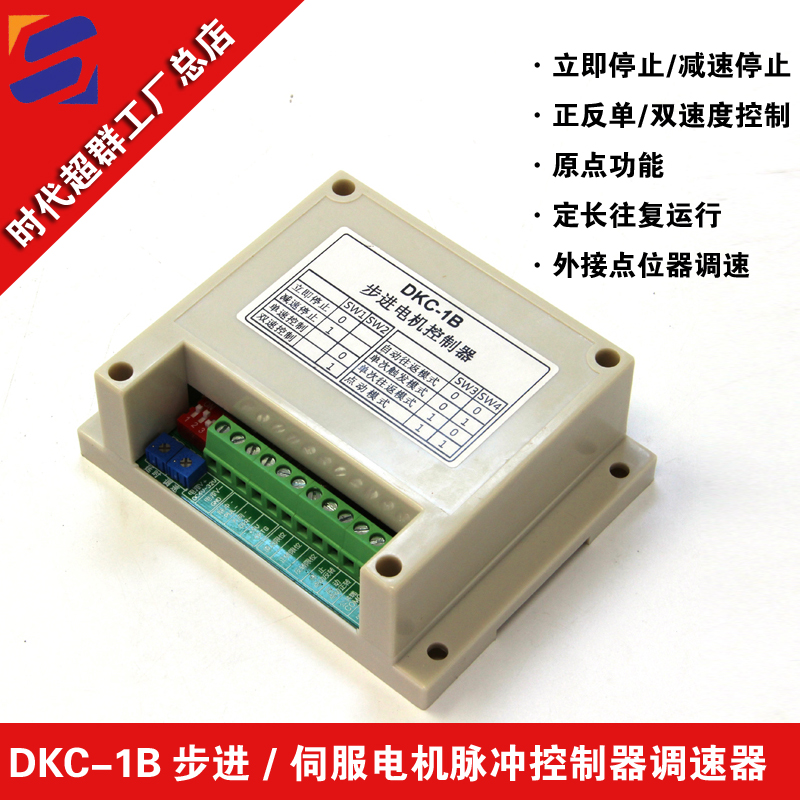

該控制器是采用的原裝進口高速芯片，并且采用軟件與硬件相結合的方法保證控制器的抗干擾性能。同時帶有反接保護，過壓保護，過流保護，保證控制器在各種惡劣的工廠環境中安全運行。 控制功能 1：立即停止/減速停功能 立即停止是收到停止，或換向信號后電機立即停止，或者是換方向。實現精確控制減速停止是收到停止，或換向信號后電機開始減速到一定速度后再停止，實現了電機的平穩停止和換向。 2：單/雙速控制功能 單速控制 就是電機正轉，反轉的速度都是相同的，板載調速電位器，和外接電位器自動切換，雙速控制 就是電機正轉，反轉的速度是分別設定的。實現了慢速進給，快速返回的控制要求。 3：回原點功能 啟動回原點的功能，就是說，控制器通電，啟動是回原點動作，控制器只會正轉，這個時候我們觸發正轉限位，反轉限位是不起作用的。直到原點限位接收到信號，電機才會停止，這時候我們再次啟動電機才是進入正常的工作模式。當然如果我們不需要回原點的功能，可以用導線直接將原點限位與公共短接。 二．功能設置 1.控制功能設置：（撥碼開關上為1，下為0）
| 立即停止 | 減速停止 |
|
| 單速控制 | 雙速控制 | S1 | 0 | 1 |
| S2 | 0 | 1 |
2.運行模式設置：
| 自動往返模式 | 單次觸發模式 | 單次往返模式 | 點動模式 | S3 | 0 | 0 | 1 | 1 | S4 | 0 | 1 | 0 | 1 | 注： 1控制信號為0-5V，信號為下降沿有效，觸發信號必須保持2.5US以上 2在單速控制模式下，板載電位器和外接電位器為自動切換，外接電位器接口懸空，是板載電位器起調速作用，如果接上外接電位器（小于或等于10K）控制板會自動切換到外接電位器調速；在雙速控制模式下，板載電位器控制正轉速度，外接電位器控制反轉速度。 3控制器上電后默認啟動是回原點動作。如果不需要回原點動作，可以將原點端口直接與公共端短接。

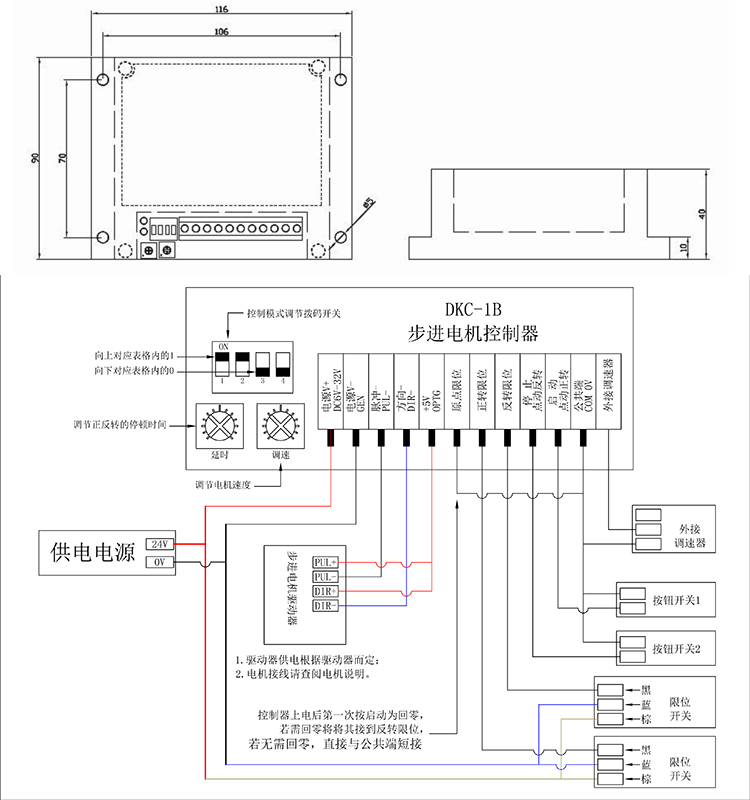

不同步進電機驅動端口標記不同但是功能相同 EN=ENA=FREE 使能 PUL=PULS=CLK 脈沖 DIR=CW=CWW 方向 共陽接法 驅動器PUL+ DIR+連接在一起接到 控制器+5V輸出端。 控制器PUL-接 驅動器脈沖輸入端（PUL-、PULS-、CLK-） 控制器DIR-接 驅動器方向輸入端（DIR-、CW-、CWW-） EN 這一般是空著不接。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
