ZM-6630M是一款功能強大的直流無刷驅動器，速度/位置閉環控制，1-30A電流可調,驅動本身還帶有特殊功能，電機自學習功能，電機相線和霍爾信號線可以隨便接，行程自學習功能，外接限位開關，可在一定距離里來回往復運行！也可用于485上位機控制。

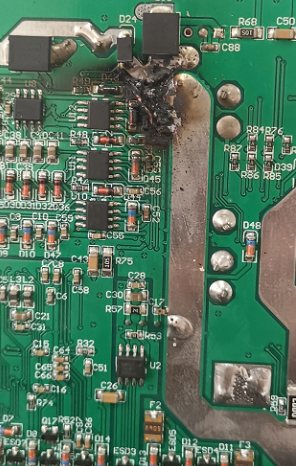

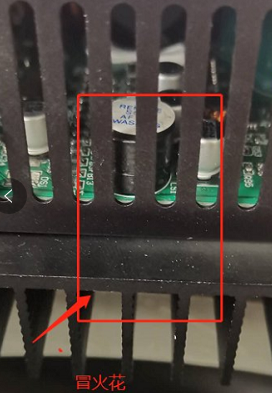

上圖為客戶遇到的狀況，PCB板的電源端口都燒糊了 導致這種結果的****可能就是220V電源接驅動了，這是一款低壓驅動器，如果接了220V就直接燒了。而且一般損壞程度是比較嚴重的 還有導致這種原因的就是短路，電源接反，過壓。 驅動器的供電電壓要在他可承受的范圍內，還要遵循，電機是多少電壓供電的，驅動就要多少電壓供電，電源的正負一定不能接反 那么有的客戶驅動燒了，但是PCB板沒有變化，那么主要的原因可能是保險起作用擋住了 那么換個保險就可以了

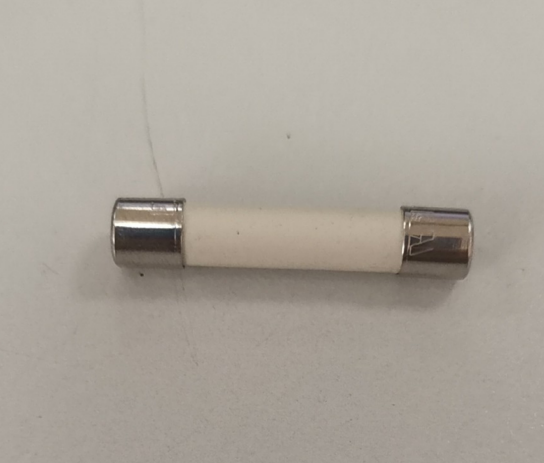

測一下保險兩端，用萬用表如果通（響），那么久沒問題，如果不通，就有問題了 ZM-6630M常見功能： 1、電機加減速控制 電流自動調節、加速度自動控制的軟啟動方式，電機可迅速、平穩啟動而反沖力小。支持加減速時間和加減速加速度配置。 2、電機制動(剎車)控制 電流自動調節的能耗制動方式，電機制動時間短而無強烈的沖擊震動。支持制動電流配置。 3、電機換向控制 電機正反轉切換的過程由驅動器內部控制，自動進行減速、軟制動、軟啟動控制，無論換向信號改變多么頻繁，都不會造成驅動器或電機損壞。 4、電機穩速控制 通過霍爾信號檢測轉速和轉動位置，使用PID 調節算法進行閉環控制，支持速度閉環控制和時間-位置閉環控制兩種穩速控制算法。速度閉環方式具有在高速時速率控制平穩且超調小的特點，但在低速時調可能速度控制不平穩；時間-位置閉環控制方式適合于多臺驅動器控制多個電機在相同時間內轉動相同的角度的控制要求，也適合于超低速控制。 5、電機位置控制 通過霍爾信號檢測轉動位置，使用PID 調節算法進行位置閉環控制，使用剎車電阻進行減速。 6、電機轉矩控制 由于電機轉矩與電流大小為近似的線性關系，本驅動器使用穩流輸出控制方式來實現電機轉矩控制，用戶通過調節輸出電流的大小來實現對電機轉矩大小的控制。 7、電機過載和堵轉保護 電機過載時，驅動器將限流輸出，有效地保護電機；電機堵轉時，驅動器可檢測該狀態并對電機制動。 8、內部干擾抑制 為了保證電機回路電流測量的精度，驅動電路與控制電路間通過干擾衰減和消耗、瞬態干擾抑制方式耦合，可有效保證控制電路不受驅動電路干擾的影響。 9、外部干擾抑制 使用 ESD 防護器件和靜電泄放電路來對全部接口進行ESD 防護，以抵抗外部干擾從而使內部電路穩定工作和保護內部器件不被加在接口上的瞬態高壓靜電擊壞。 10、485 通訊干擾抑制 使用信號、電源隔離芯片對485 收發電路進行隔離從而抑制干擾。
注意：485通訊方式下主站無法與驅動器通訊。 答：請檢查主站串口波特率、校驗方式、從站地址是否與驅動器配置的一致，485 通訊接線是否正確，485 主站與從站間應是按A-A、B-B 方式連接的，檢測幀格式是否正確。如果主站是PC 機，可以先使用modbus 調試工具測試通訊是否正常。
可配套時代超群生產的額60V以內800W一下低壓無刷電機
型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 |
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 |
時代超群無刷直流電動機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。壽命比有刷電機提高了約6倍，配套無刷驅動器高集成度高可靠性，三相全橋PWM斬波方式，閉環穩速，大負載時電機仍保持轉速，低發熱大功率。
