上圖驅動器為時代超群ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。

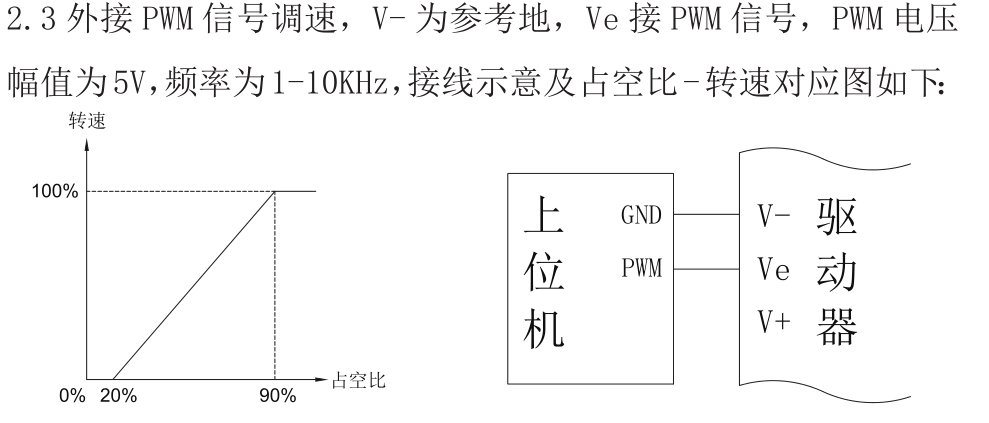

視頻地址：鏈接：https://pan.baidu.com/s/1RqOt4JCbQXJt5SOxvtwL3g 提取碼：62g0 此款驅動在高速狀態的時候，有一個非常短暫的停頓現象，就像丟了一個脈沖一樣是什么原因呢？ 其實細心的客戶應該發現，說明書里有寫，這款驅動的PWM調速是0-90%，90%到****會有一個空點到全速，

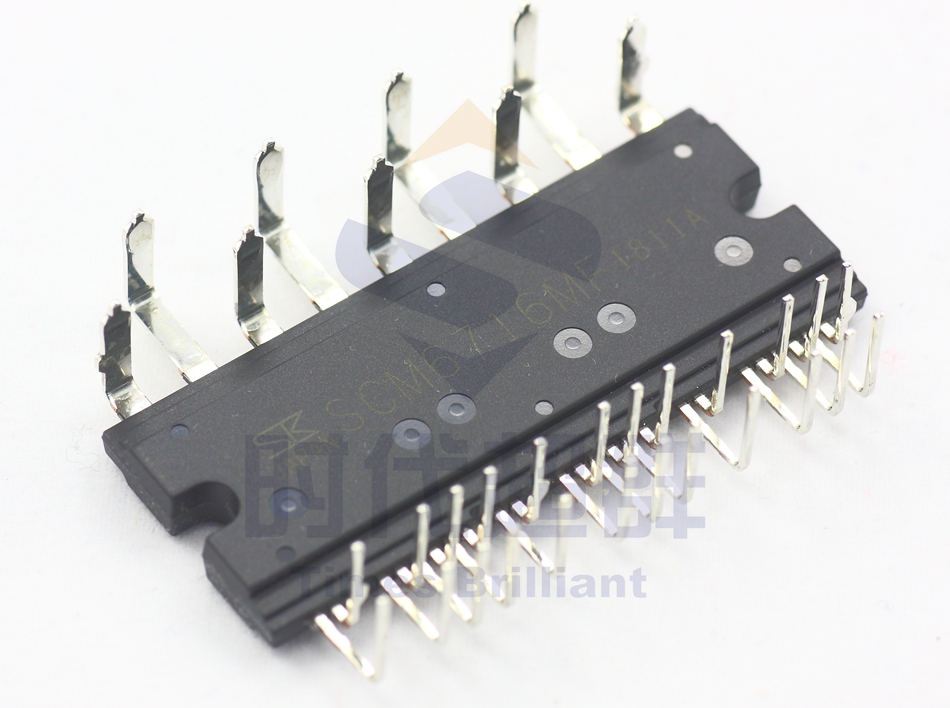

這主要是因為這款驅動采用了直流無刷驅動芯片，是三肯的6716芯片，芯片設計之初，是為電動車設計的。小體積的同時有一個很大的電流。所以這個現象是沒有辦法避免的。但是一般都是補影響使用的。客戶也可以做0-90%的調速。
SCM6710M系列為，額定電流10～30A的３相直流無刷電機驅動器。
本產品適合于，霍爾IC輸入型電機。 ２．特征 ·主電源電壓VBB＝75V(max)，推薦電源電壓：20V～60V ·內藏Logic電源用5V or 3.3V／1A輸出的SW型DC-DC ·額定長期輸出電流Ioave(max)：10A，20A，30A ·峰值輸出電流Iopeak(max)：20A，40A，60A（起動，剎車電流） ·霍爾IC輸入對應 ·具有以下所列的各種保護功能 ◎ 過電流保護電路 ◎ 過電壓保護電路 ◎ 電機鎖定檢測電路 ◎ 過熱保護電路 ◎ 低電壓動作保護電路 ◎ SW型DC-DC的過電流保護電路 ·各種保護功能動作時，輸出報警信號（Fault 、OVP※）（※僅SCM6713MF） ·通過以下方式控制電機電流 ◎ 通過速度信號（模擬信號）進行PWM控制 ◎ 峰值電流控制型，固定頻率PWM控制 ·輸出電機旋轉狀態的FG輸出端子 FG輸出的脈沖寬度可以通過簡單的外圍電路進行設定，可進行助力控制（1 on 1） 型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A

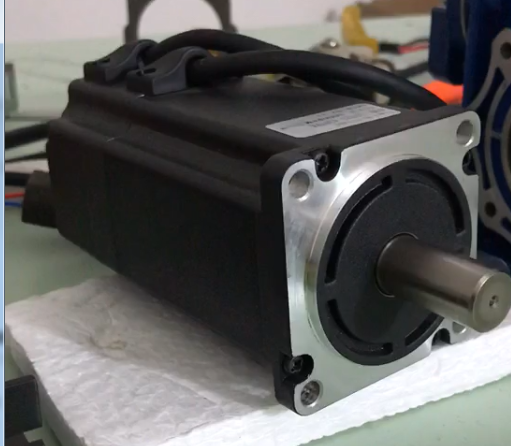

| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 12
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 |
