客戶是西門子S1200，此款PLC是共陰極接法。客戶需要搭配支持共陰極接法的驅動器才能正常工作，下面介紹一款體積小巧。可共陽和共陰接法的小型42步進電機驅動器

時代超群微型一體化設計步進器模塊ZD-M42P,配套組裝電機為42HBD48BJ4-TF0。電機相關參數為靜力矩為0.52NM 、電流為1.8A 、步距角為1.8°，實物如上圖所示。
產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選

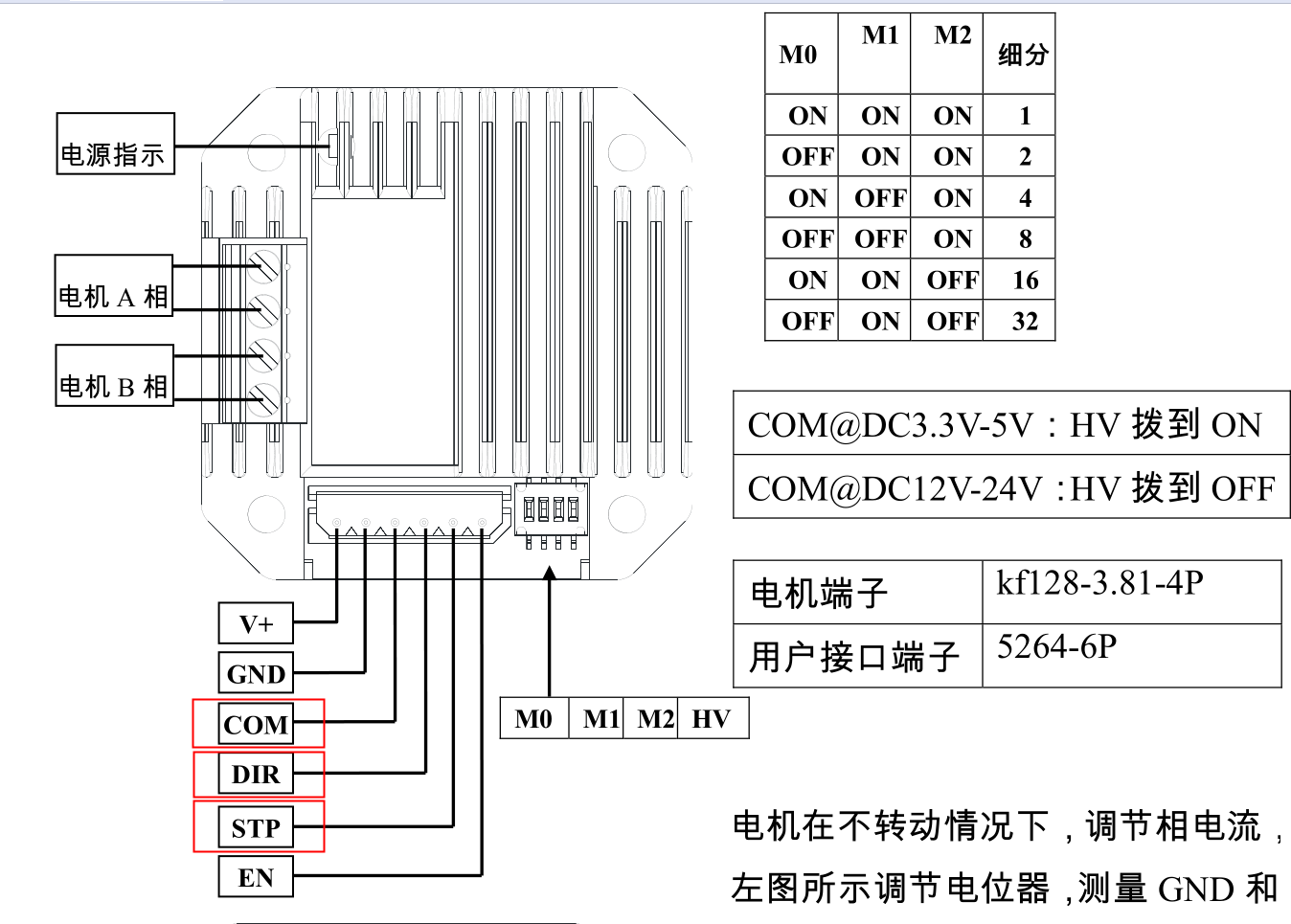

客戶收到貨接上線以后發現不轉，交流以后發現客戶是共陰極接法的PLC。那么就要按照如下方法操作才可以：

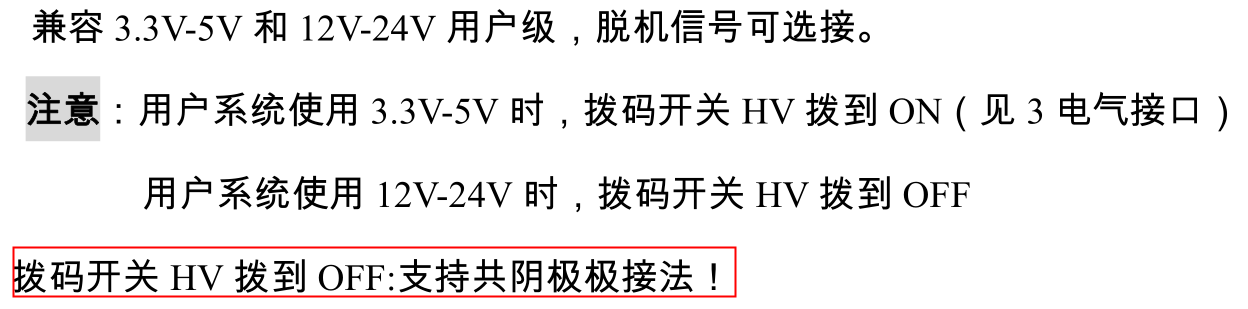

首先要把HV開關撥到off位置
如果客戶是24V共陰極PLC的話 com接PLC的gnd dir接PLC的方向，既0V是一個方向，24V是另外一個方向 stp接PLC的脈沖，既0V和24V頻繁變化的口
如果是5V信號的共陰極控制器，需要在脈沖和方向上串電阻。
產品已廣泛應用于數控電腦繡花、紡織印刷、包裝機械、標記機、雕刻機、械、坐標測量儀器、XYZ三維工作臺、機器人、醫療設備、陶瓷機械等行業中。
