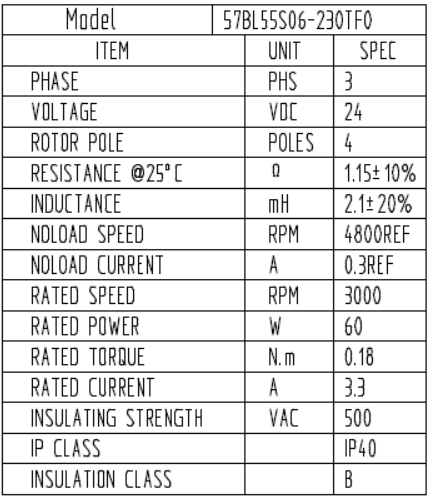

上圖根據客戶要求定制的雙出軸無刷電機57BL55S06-230DF9是額定電壓24V 額定功率60W 額定轉速3000轉，前出軸8MM，D軸，后出軸8MM，可加裝編碼器。
直流無刷電機特性，轉速越高扭矩越大，轉速越低扭矩越小。所以特別適合一些高速場合，小范圍的調速。此款電機在額定3000轉時輸出的扭矩有多少，下面告訴大家一款計算方法：
即t=9550p/n 式中： p—功率，kw； n—電機的額定轉速，r/min； t—轉矩，nm。 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數 根據如上計算得出：T=9550*0.06/3000=0.18NM 因此，這款電機再用到3000轉的時候能輸出0.18NM的力，那么調低轉速，扭矩就會相應的降低。所以要根據實際情況選擇和是轉速，功率的電機。 那么如何給電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。50W/24V=2A,選配的驅動電壓要大于24V，電流大于2A 的2倍左右，及選擇ZM-6405E（****40V 5A）
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
