上圖為客戶一臺舊的噴涂設備,想利用我家的同步帶來改造這臺設備,以前客戶用的腳踏開關來控制噴漆的噴涂,然后。利用旗桿來推動噴涂物件前后運動,一個旋轉軸來控制噴涂物件的旋轉。 客戶現在想利用導軌滑臺,直接帶動噴槍做往復運動,然后選擇一套無刷設備做物件的旋轉用,上電以后,控制箱按啟動鍵,導軌往復運行一次,旋轉軸也是在旋轉的,如果覺得噴的不夠好,可以在按一次啟動鍵,在噴涂一次。 下圖為我公司為客戶設計的一套控制箱設備。

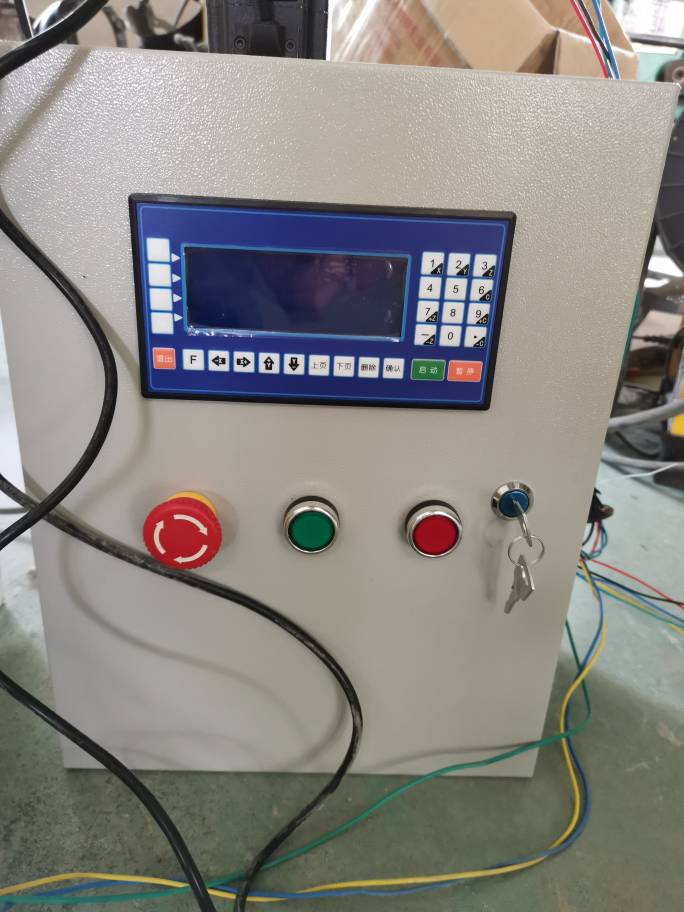

控制箱包含一個急停俺就,為防止意外放生,還有一個啟動俺就,一個暫停按鈕,控制箱內部結構如下:
由于客戶噴槍也就2-3KG,負載很輕,我們選用60是步進電機即可,客戶用于噴漆場景,對防止雜質的要求很高。我們選用全密閉是同步帶導軌。旋轉軸只需要帶動噴涂物體做旋轉運動,客戶選用了一套250W無刷電機,具體產品如下:
時代超群全密閉式60同步帶直線導軌,軌型材寬60MM,電機轉一圈移動125MM,有效形行程100MM,****可做到4米,可裝配57/60/86鏈接片,配86無步進電機,也可以裝配80伺服連接片,配伺服電機。

時代超群混合式兩相步進電機60HBP112AL4-TF0,電機步距角1.8°,扭矩3.5N.m,電流3A,機身高112MM,軸徑Φ8MM,銑扁,出軸長21mm,電機采用永磁硅鋼片造,低碳環護,與其他品牌步進電機相比具有定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。

CM30D-30是為公司生產的面板型運動控制器(數控系統),可同時控制三臺驅動器帶動電機同事工作。采用高性能32位CPU,驅動裝置采用細分步進電機或交流伺服電機,配備液晶顯示器,全封閉觸摸式操作鍵盤。該系統具有可靠性高,精度高,噪音小,操作方便等特點。
成功應用于以下產品:
數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
數字式驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。

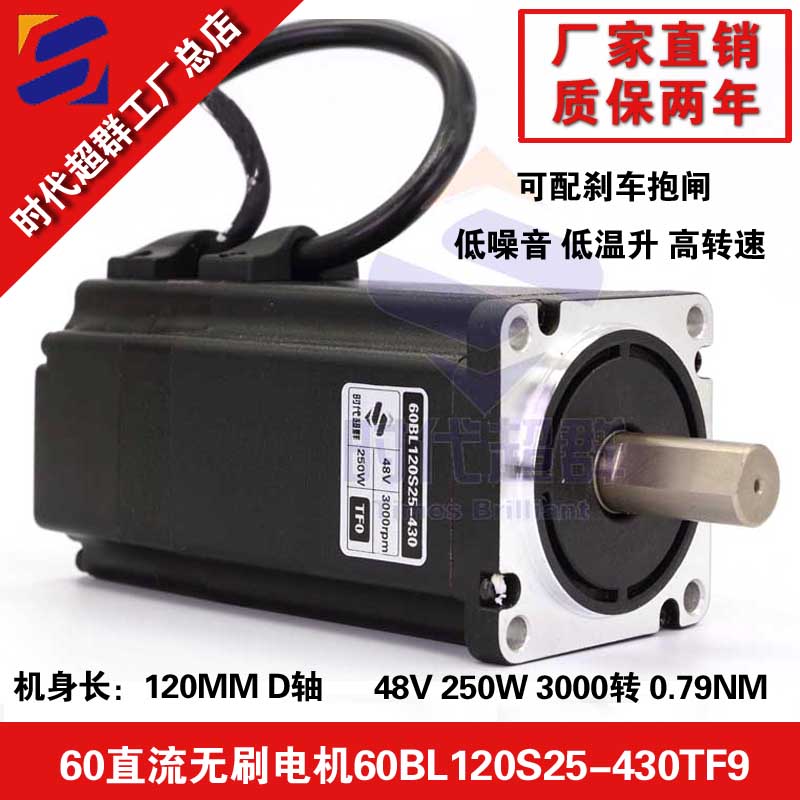

高壓直流無刷電60BL120S25-430TF9采用節能環保領域的驕子-釹鐵磁硼鋼,保證設備的良好性能。電機電壓48V,功率250W,轉速3000轉,扭矩0.79NM,具體參數見下表,此款電機可用于抽油煙機、抽水機等家用器具,以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
聯系方式:QQ:467102884 電話:18710050116(劉女士)
