常會碰到一些客戶問控制器怎么編程。電機,驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象,公司提供了配電箱集成服務,只要客戶把自己設備想實現的功能高速技術人員,技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中,客戶只要插上電源,按下按鈕,即可輕松工作。
上圖為客戶定做的時代超群EBX系列十字導軌滑臺,兩個有效行程200MM的絲桿水平十字交組裝,精度可達0.03mm運行平穩!導軌水平載重100KG,垂直載重50KG,絲桿12MM,16MM可選,導程4MM,5MM, 10MM可選,絲桿速度可達到0-50mm/s。有效行程可以做到1米以內。可根據客戶要求定制。 客戶搭配的的4NM步進電機

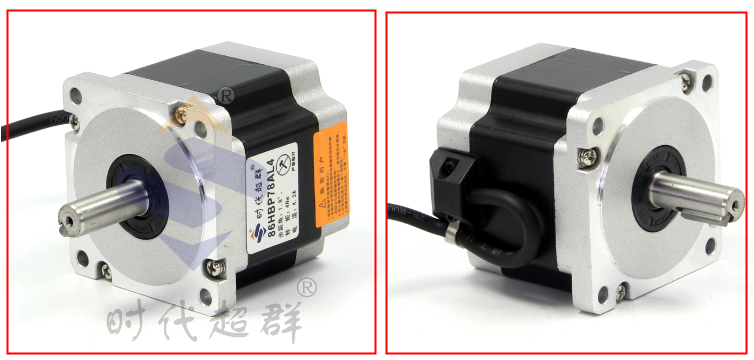

86HBP78AL4S-TK0為時代超群新款兩相混合式步進電機,電機采用優質冷軋硅鋼片和耐高溫永磁體制造,采用業界先進的磁路設計方案,具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性,運行平穩,無明顯振蕩區。 步距角1.8°,扭矩4Nm,電流4A,機身高70MM,軸徑Φ14MM,鍵5,出軸長32mm,帶密封圈設計,更注重使用細節,提高了抵抗惡劣環境的能力。廣泛適用范圍雕刻機、3D打印機,機械手,傳送帶,各工廠的大型流水線生產機械等。 那么怎么給這款4NM步進電機如何選擇驅動呢?

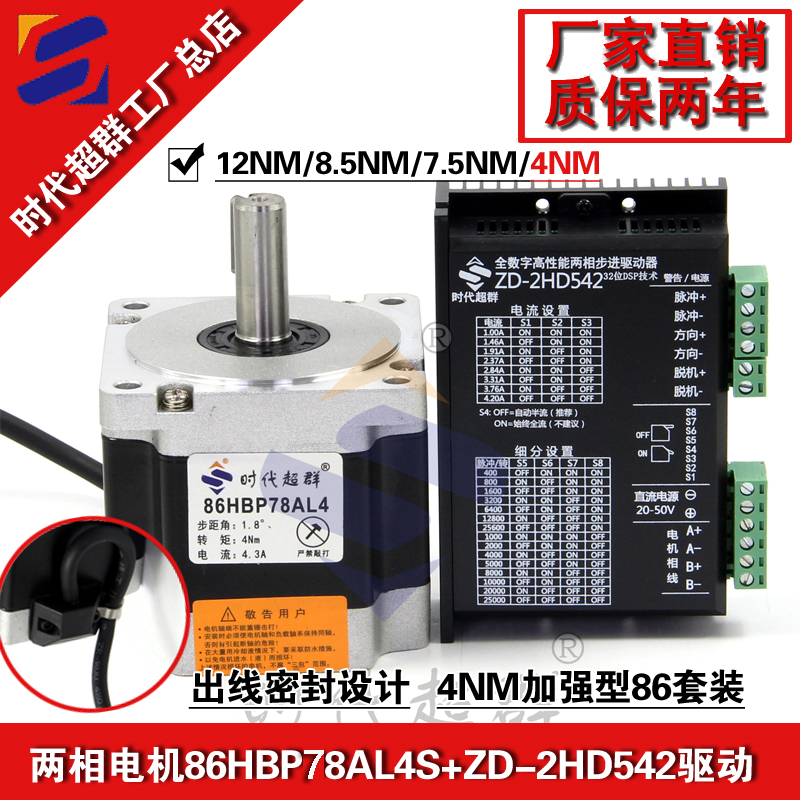

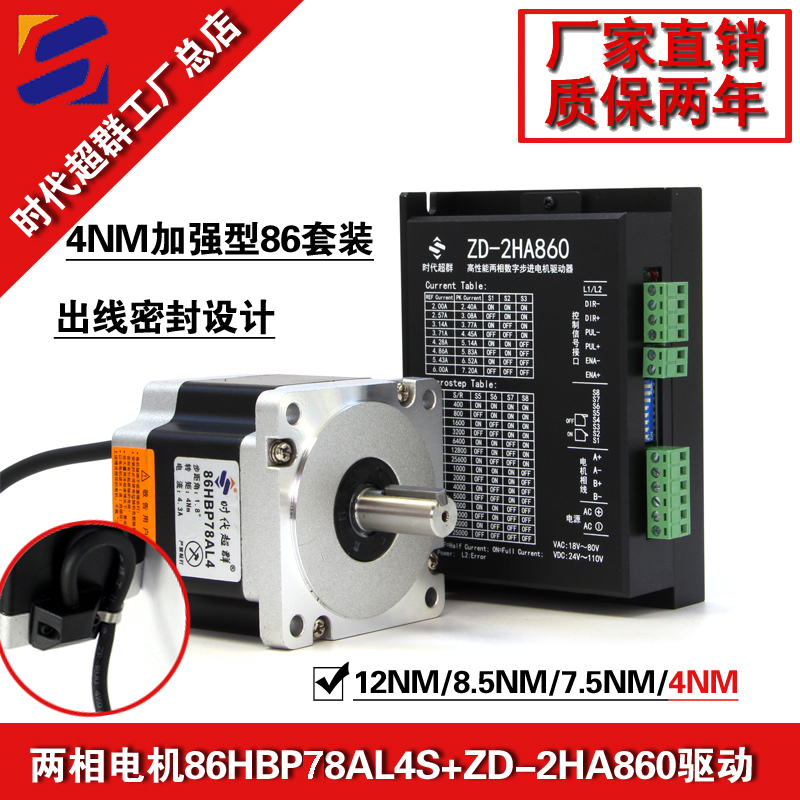

4NM步進電機可以搭配ZD-2HD542,,噪音較低,但不適用于高速情況,搭配ZD-2HA860噪音較低,適用于高速。兩相86全系列電機。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。 |

C36L系列可編程自動化控制器是全新開發的單軸,雙軸,三軸,四軸4種控制系統,具有微米(μm)級精度控制功能,可實現復雜的專機控制需求;具有豐富的輸入/輸出信號控制功能,可實現多種信號的檢測和輸出的復雜控制功能。 CM36L適用于焊接、鉆孔、切割、分度、沖床等單,雙,多軸機械的控制。 本產品操作方便簡潔,界面顯示直觀明了,具有較強的功能及穩定的性能,在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN,192×64分辨率,高對比度圖形式液晶顯示界面;采用符合中國特色的漢字指令形式編寫零件程序;輸入輸出采用軟件配置方式靈活設置。具有較高的性能,價格比。 技術特點 ✔ 實現X單軸;X,Y兩軸;X,Y,Z三軸;X,Y,Z,A四軸控制 ✔ 數字插補技術實現X-Y直線插補,X-Y圓弧插補功能 ✔ 梯形加減速控制 ✔ 位置指令范圍-99999.999mm ~ +99999.999mm ✔ 最小指令單位0.001mm,指令電子齒輪比分子1~99999,分母1~99999 ✔ 16路光電隔離輸入,8路光電隔離輸出;擴展后可達32路輸入與輸出 ✔ 輸出采用mos管控制通斷,每通道750mA阻性負載,200mA感性負載。 ✔ 具有反向間隙補償功能 ✔ 速度倍率功能,多級調節 ✔ 位置比較,連續脈沖,多輸出口控制等豐富漢字指令,編程簡單易懂 ✔ 選擇性I/O功能配置功能 ✔ 可存儲20個程序 ✔ 提供操作級,設備級密碼管理功能。方便設備管理 ✔ 提供時間鎖功能。方便收取尾款。 ✔ 支持外接擴展模塊,自動識別模塊輸入輸出數量。 ✔ 程序指令的隱藏與顯示功能。 ✔ 提供軟件限位功能 ✔ 提供各軸坐標,計件數值掉電記憶功能。 聯系方式:QQ:467102884 電話:13811070445(劉女士)
