DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。

產品特點：

· 控制軸數：單軸； · 指令特點：任意可編程（可實現各種復雜運行：定位控制   和非定位控制）；

 · ****輸出頻率：40KHz( 特別適合控制細分驅動器 )；

 · 輸出頻率分辨率：1Hz； · 編程條數：99 條；

 · 輸入點：6 個（光電隔離）；

 · 輸出點：3 個（光電隔離）；

 · 一次連續位移范圍：—7999999~7999999；

 · 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，   參數設定狀態；

 · 升降速曲線：2 條（****化）；

 · 顯示功能位數：8 位數碼管顯示、手動 / 自動狀態顯示、   運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序，   參數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示；

· 自動運行功能：可編輯，通過面板按鍵和加在端子的電平      可控制自動運行的啟動和停止；

 · 手動運行功能：可調整位置（手動的點動速度和點動步數   可設定）；

 · 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、   手動長度、手動速度、中斷跳轉行號和回零速度；

· 程序編輯功能：可任意插入、刪除可修改程序。具有跳轉   行號、數據判零、語句條數超長和超短的判斷功能；

 · 回零點功能：可雙向自動回到零點；

· 編程指令：共 14 條指令；

 · 外操作功能：通過參數設定和編程，在 ( 限位 A)A 操作   和 ( 限位 B)B 操作端子上加開關可執行外部中斷操作；

 · 電源：AC220V（電源誤差不大于 ±15%）。

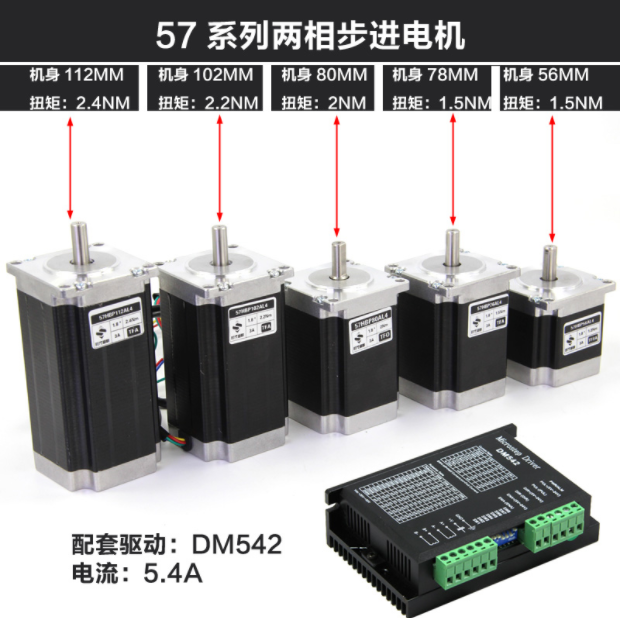

下面介紹一下57系列的步進電機+57步進電機驅動器DM542+200W,24V開關電機+DY-IS控制器的接線，如下圖，

步進電機的:紅綠兩根線接DM542的A+,A-，藍黃兩根線接DM542的B+B-.接200W電源的輸出端子對應的正負極。驅動器的脈沖+與方向+短接一起接DY-IS的DC5V12腳上，DM542的方向-接DY-IS的方向14腳，DM542脈沖-接DY-IS的脈沖13腳上。如下圖：
