產品概述 ZM-7205A直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點 ◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達10000rpm/min；(根據用戶電機而定) ◆調速方式：外接PWM調速或外接電位器調速； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖FG，（光電隔離，門極輸出）； ◆可輸出報警信號ALM供用戶檢測（光電隔離，門極輸出）； ◆具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。
轉速表的接線： 轉速表總共紅，黑，棕，三根線，紅色線接到（+5V2）電機霍爾電源正上， 黑色線接到 （GND1）控制信號電源地。 棕色線接 （HU，HV ,HW)信意1個 霍爾傳感器信號上都可以。

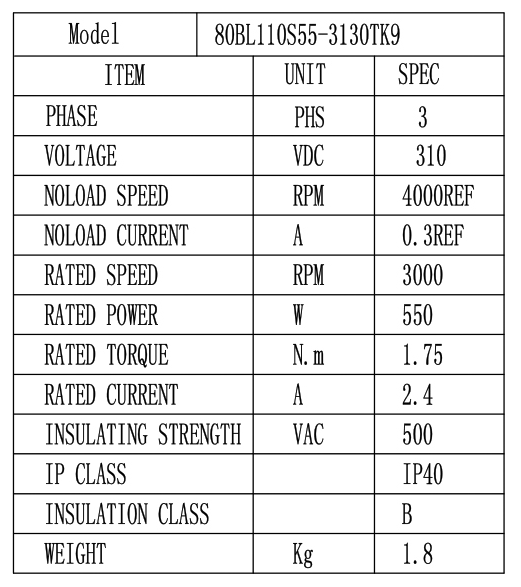

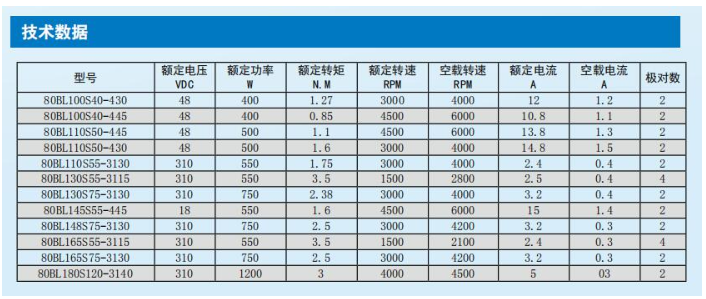

以下為配套的無刷電機參數表：
