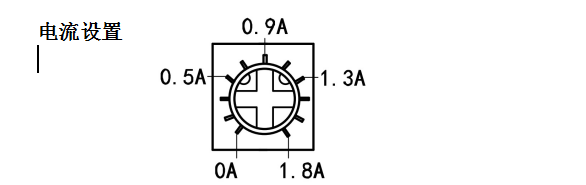

主要功能特點 l 高集成度，高可靠性 l 接口采用超高速光耦 隔離，抗高頻干擾能力強 l 安裝在電機背面，減少占用空間 l ****輸入電壓：DC 32V(峰值) l 多種細分可選（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128） l 過熱自動關斷輸出保護 l 輸出電流可選：0A-1.8A l 自動半流鎖定 l 支持脫機、使能、鎖定等功能 工作條件 項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -30 |
| 80 | ℃ | 輸入電壓(DC) | 9 | 24 | 32 | V | 輸入頻率 | 0 |
| 16000 | Hz | 輸出電流 | 0 |
| 1.0 | A | 接口電壓 | H | 4.5 | 5 | 5.5 | V | L | 0 | 0 | 0.5 | V |
接口定義 與控制器接線方法 R為串聯限壓電阻，當控制器的接口電壓為5V時，無需R，直連既可； 當接口電壓為12V時，請串聯1K電阻； 當接口電壓為24V時，請串聯2.7K電阻 適用電機類型 42兩相步進電機（電機電流不超過1.8A） 細分選擇列表 細分 | 脈沖 / 轉 | SW1 | SW2 | SW3 | 1 | 200 | OFF | OFF | OFF | 2 | 400 | OFF | OFF | ON | 4 | 800 | OFF | ON | OFF | 8 | 1600 | OFF | ON | ON | 16 | 3200 | ON | OFF | OFF | 32 | 6400 | ON | OFF | ON | 64 | 12800 | ON | ON | OFF | 128 | 25600 | ON | ON | ON |
外形尺寸 北京時代超群電器科技有限公司 電話：010-67185922 傳真：010-87197282 有需要或想更多了解的朋友請與我聯系 聯系人：王工 電話：18501531992
|
