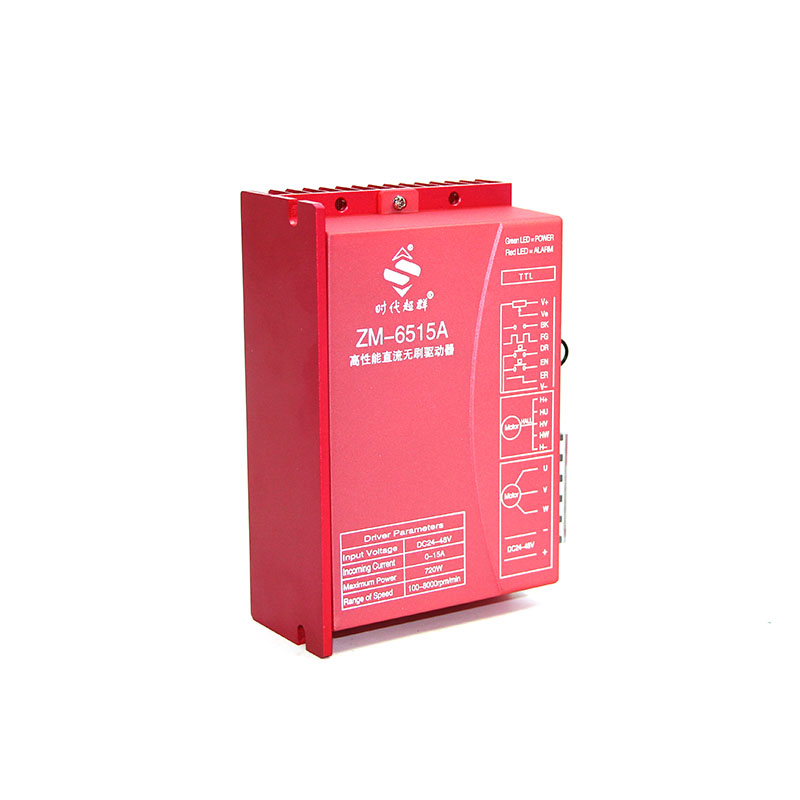

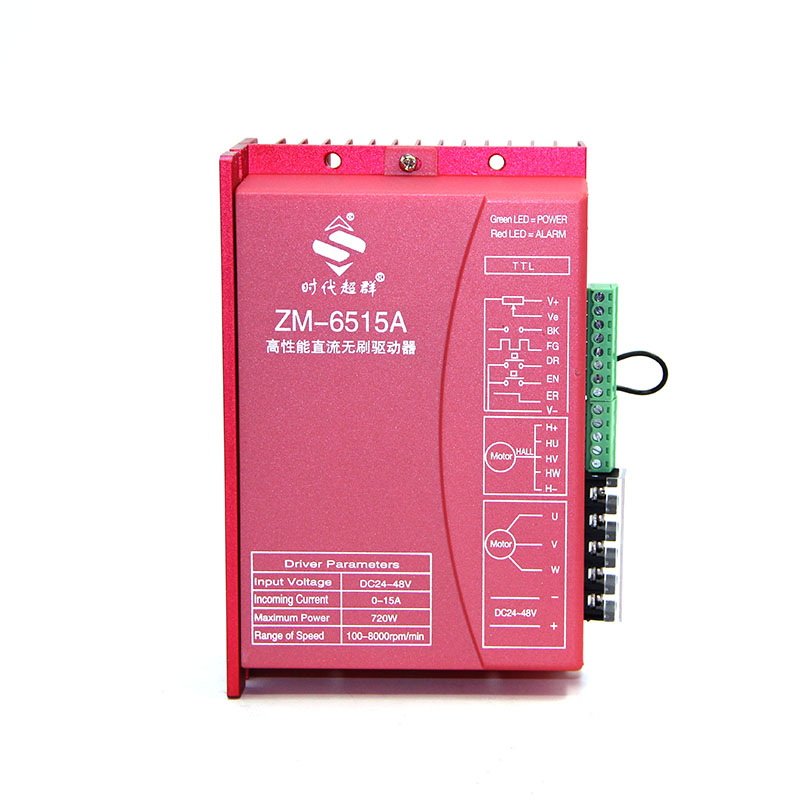

介紹一款時代超群直流無刷機驅動器ZM-6515A.

主要特點

◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數

◆ 電流速度雙閉環設計，低速力矩大，運行平穩；

◆ 高力矩、高轉速輸出，轉速達10000rpm/min；

◆ 調速方式：外接PWM調速，外接電位器調速；

◆ 有EN（使能）、DIR（方向）、X1  (剎車)信號控制端；

◆ 可輸出測速脈沖FG，（門極輸出）；

◆ 可輸出報警信號供用戶檢測；

◆ 具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能。

產品概述

ZM-6515A無刷直流電機驅動器是我公司北京時代超群推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

功能概述

本產品可以實現以下功能：      （標準出廠默認設置為方波有霍爾開環模式）

1.方波有霍爾速度開環運行

2.方波有霍爾速度閉環運行

3.方波無霍爾速度開環運行

4.方波無霍爾速度閉環運行

5.恒扭矩開環模式運行 (嚴禁長時間超負荷運行)

6.恒扭矩閉環模式運行 (嚴禁長時間超負荷運行)

以上功能用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。

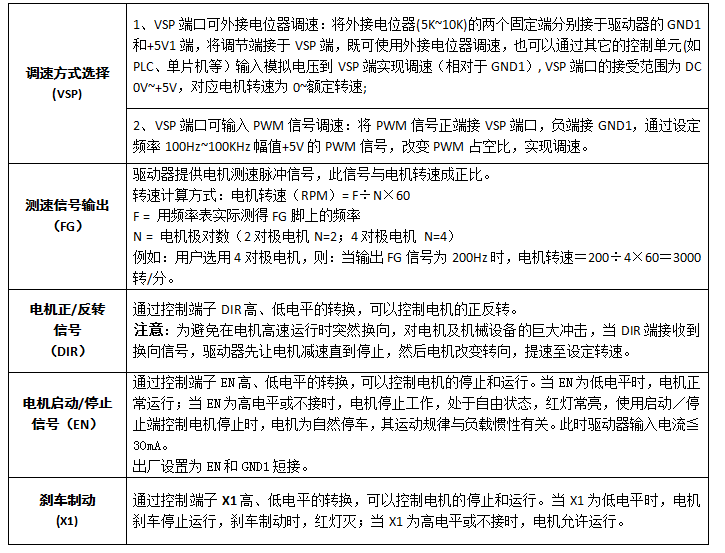

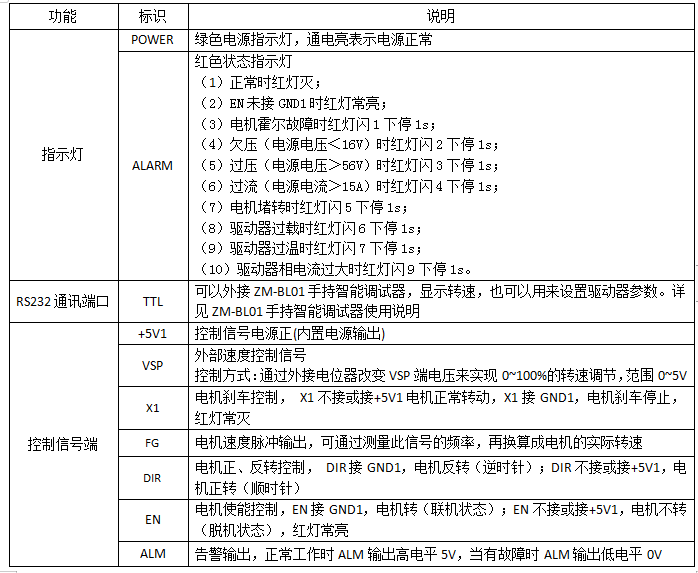

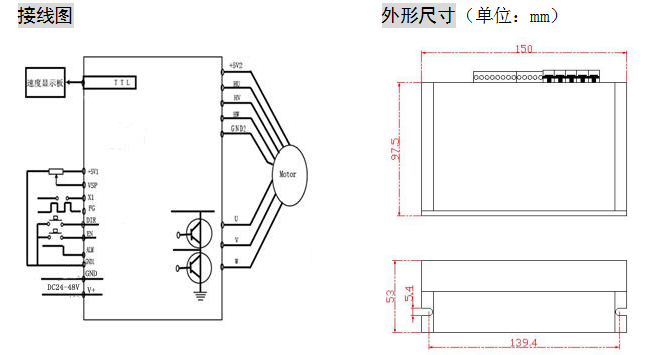

端口說明

功能說明

安全事項

★電機及驅動器接線須在斷電狀態下進行，切勿帶電接線。

★按照圖示方法，正確連接電源線,電機繞組線及霍爾信號線，注意UVW三相的順序必須一致

★請勿隨意拆開驅動器，以防出現器件損壞

★通電運行期間嚴禁觸摸所有接線端子

★禁止驅動器無外殼運行

★撞擊驅動器可能導致損壞

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？

會立即燒毀驅動器。

3、上位控制信號電壓是多少V？

調速信號電壓為5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？

正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？

可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到6000？

    無刷電機的轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至1000速。

7、我手上已經有電機，購買此驅動器后如何接線？

必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8、想在此驅動器上加些功能或做新產品開發，是否可以？

    可以，請聯系我公司北京時代超群。

  聯系人：王工   聯系電話：185015319982
