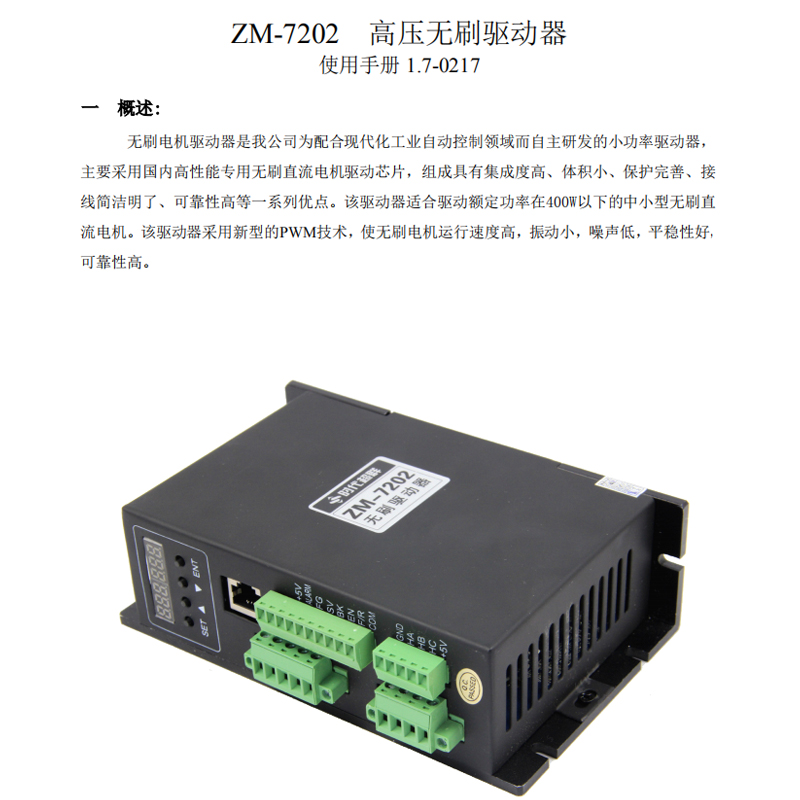

時代超群ZM-7202A高壓無刷驅動器，供電電壓220V 輸出電壓310V驅動器外接調速旋鈕及方向使能示意 1；電機相線
2；霍爾信號線
| 序號 | 名稱 | 說明 | 8 | COM | 公共端口 (A) (B) (C) | 7 | F/R | 正反轉控制端（對應 COM）（B） | 6 | EN | 啟動停止（對應 COM） (C) | 5 | BR | 控制信號剎車端（對應 COM） | 4 | SV | 模擬量信號輸入端口 (A) | 3 | PG | 速度信號輸出端 （可讀取電機轉速） | 2 | ALARM | 報警輸出端 （可接上位機） | 1 | +5V | +5V 電源輸出端口 (A) |
1；調速電位器共需接三根線 分別對應電位器的三根引腳，接到驅動引腳說明表中標注（A）的三個接口 2；正反轉換向需要將表中標注（B）兩個接口，進行短接后換向 懸空時一個方向 短接后一個方向 3；外接使能控制電機啟停需要將表中標注（C）兩個接口，進行短接 接通啟動 斷開停止
