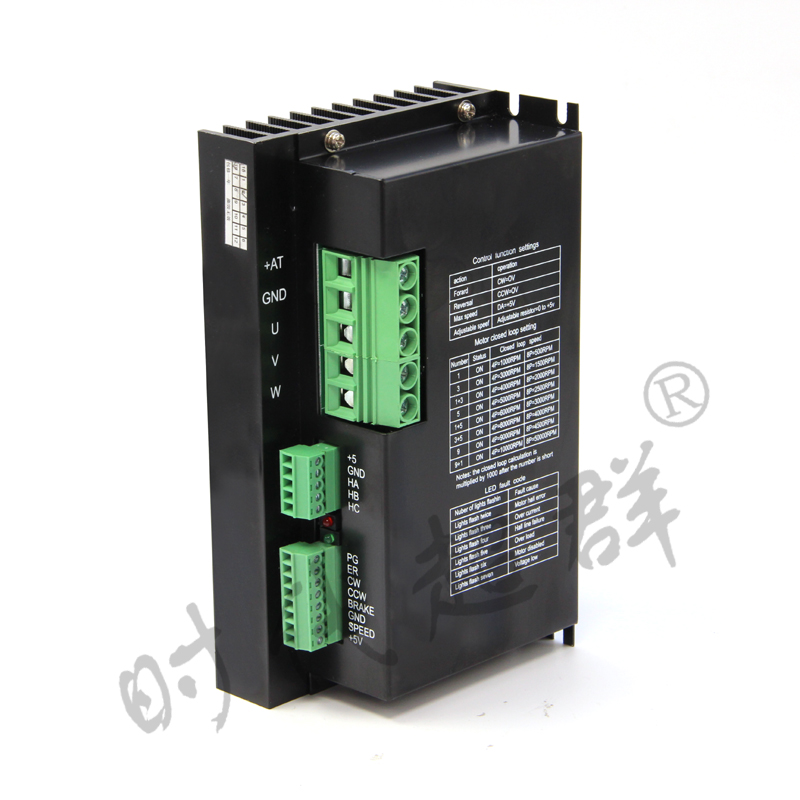

我司的ZM-6545A驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高，振動小，噪聲低，運行平穩。下面介紹一下ZM-6545A的接線圖：
驅動端口定義 | 無刷電機線（兩種電機線顏色） | 電機端：U | 黃（電機線U） | 黃 | V | 綠（電機線V） | 紅 | W | 藍（電機線W） | 黑 | 霍爾信號：+5V | 紅（霍爾信號線+5V） | 紅（霍爾信號線+5V） | GND | 黑（霍爾信號線GND） | 黑（霍爾信號線GND） | HA | 黃（霍爾信號線U） | 黃（霍爾信號線U） | HB | 綠（霍爾信號線V） | 白（霍爾信號線V） | HC | 藍（霍爾信號線W） | 藍（霍爾信號線W） | 控制信號端：CW | 與低電平（GND）相接，電機正轉 | CCW | 與低電平（GND）相接，電機反轉 | GND | 信號端低電平，與CW、CCW或電位器兩邊其中一腳相接 | SPEED | 調速端，與電位器中間腳相接 | +5V | 信號端高電平，與電位器兩邊其中一腳相接 | 電源端：+AT | 接開關電源正極 | GND | 接開關電源負極 |
