會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。
上圖為客戶定做的一天600W伺服電機單軸控制箱，可利用控制器面板調速器調速，綠色按鈕是啟動，紅色按鈕是停止，兩單開關切換內外部模式，一種模式是用按鈕控制電機啟動。另外一種模式使用24V信號控制電機啟動，中間通過繼電器，轉換成開關信號給控制，內部圖如下：
控制箱內一套600W的交流伺服電機驅動套裝，一臺24V電源和一個CS10-3電位器調速控制器。兩個按鈕開關，一個是啟動一個是停止。具體產品如下：

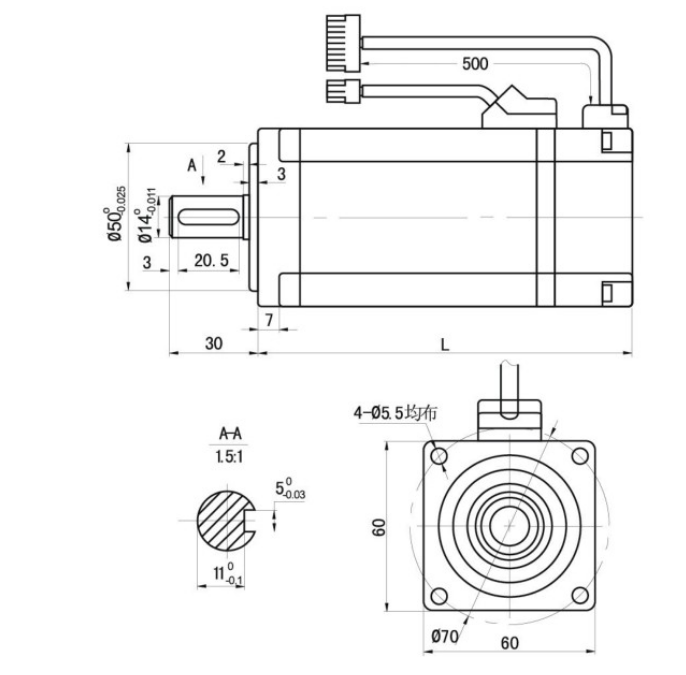

上圖為時代超群推出的新款高性價比60交流伺服電機驅動套裝。XK60AEA06030-SC3。1.91N.M 600W 3000轉 電機法蘭60*60，軸徑14mm，此電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動XKM-30A采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、****高品質保證。
伺服電機是在其額定轉速范圍內，屬于恒力矩輸出。且本身具有多種反饋調節，用來保證伺服電機的運行精度以及輸出力矩的精度。
驅動器 U、V、W 的接線端子必須與電機端子 U、V、W 一一對應，注意不能用調換三相端子的方法來使電機反轉，這一點與異步電動機完全不同。 由于伺服電機流過高頻開關電流，因此漏電流相對較大，電機接地端子必須與伺服驅動器接地端子 PE 連接一起并良好接地。因為伺服驅動器內部有大容量的電解電容，所以即使切斷了電源，內部電路中仍有高電壓。在電源被切斷后，最少等待 5 分鐘以上，才能接觸驅動器和電機。接通電源后，操作者應與驅動器和電機保持一定的距離。長時間不使用，請將電源切斷。
可實現位置控制，速度控制，扭矩控制，主要應用于一下領域

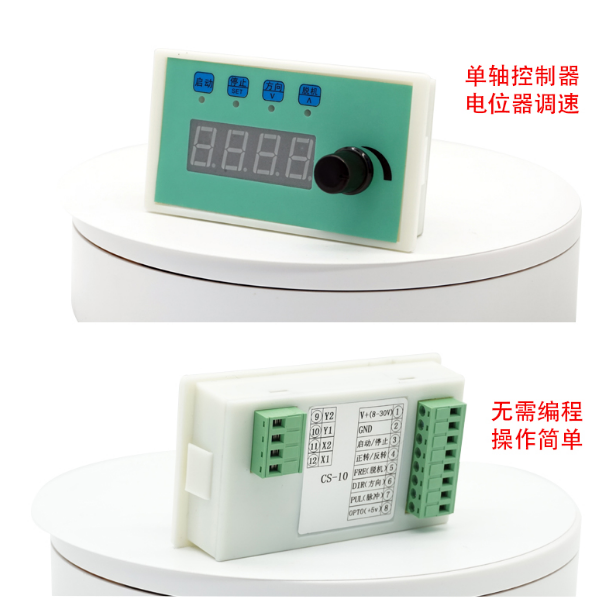

上圖為時代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-1000轉每分鐘,方波，無極可調。外接啟停、方向可以實現外部控制,具有調速、定長功能。 此控制器有一個最常用的限位功能，常用于導軌控制，來控制電機帶動絲桿做往復運行。此款控制器實現碰到限位開關就反轉的功能，也可以實現碰到限位開關就停止的功能。
如果設置為碰到限位就反轉的話設置如下：
如何設置為碰到限位就停止：  現款的控制器有模式5，含義是速度控制，遇限位時停止。大大方便了客戶控制 客戶通常使用的限位開關有兩用，一種是兩根線的接觸樣式限位開關，另外一種是感應式限位開關，通常為三根線
基礎接線方式：
1、 機械行業：加工中心、數控沖床、折彎機、剪板機、PLC程序控制器、各款汽車檢測設備、組裝設備、焊接設備。 2、 印刷行業：曬板機；印刷機、膠印機、輪轉機、激光照排、打樣設備，全自動沖板機、噴繪機；折頁機、切紙機、鎖線機膠訂機、全自動瓦欏紙板（箱）生產線、自動送紙上膠機、電腦三邊封袋機、無軸高速膠印機等。 3、 醫療行業：監護儀、B超機、CT控制箱、心電圖（腦電圖）測試儀、X光機、切片機、血液透析機、溫控儀等。 4、 食品行業：殺菌機、均質機、標貼機、制罐機、流量控制儀、封口機、包裝機、咖啡機等。 5、 橡膠輪胎行業：鋼絲帶束層生產線、內襯層擠出生產線、鋼絲壓延機、雙復合擠出機、鋼絲簾布裁斷機、重型密煉機、子午線輪胎鋼絲機等 6、 電梯行業：各類電梯的門控制、樓層控制。
