要求：?jiǎn)��?dòng)一號繼電器開啟氣缸工作感應開關檢查到信號2號氣缸工作再檢測到感應開關信號3號繼電器和電機一起工作，到了設定位置2和3關閉電機復位延時一秒一號繼電器關閉

1.指令輸出，標號1，輸出口1，狀態通

2.指令判斷跳轉，標號2，輸入口1，條件通，目的標號3.

3.指令****跳轉，目的標號2.

4.指令輸出，標號3，輸出口2，狀態通。

5.指令判斷跳轉，標號5，輸入口2，條件通，目的標號6.

6.指令****跳轉，目的標號5.

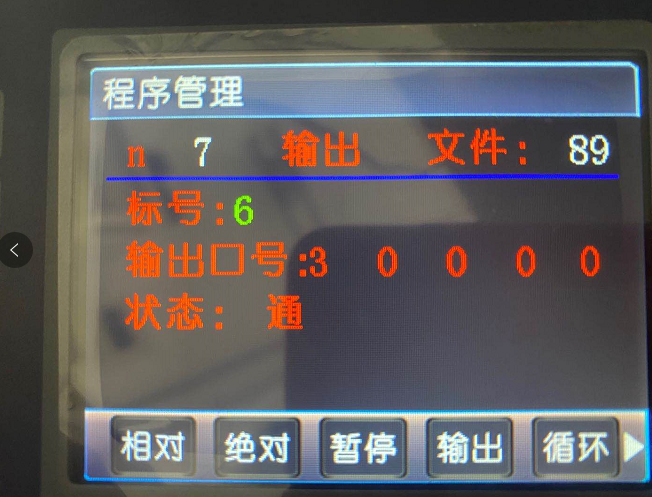

7.指令輸出，標號6，輸出口3，狀態通。

8.指令相對運動，xyzc為對應軸行程，f為速度。

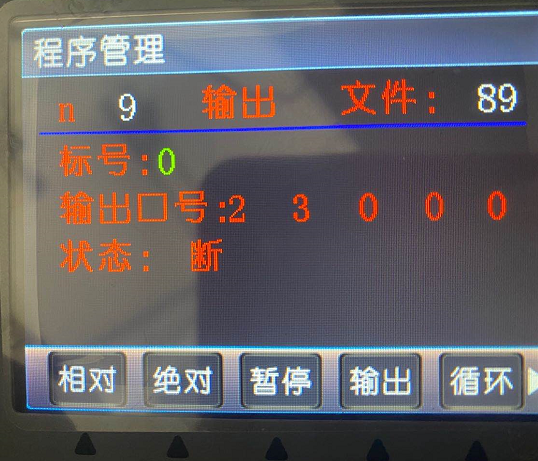

9.指令輸出，輸出口2.3，狀態斷。

10.指令相對運動，xyzc為上面相對運動行程的負數，f速度。

11.指令延時，延時時間1秒。

12.指令輸出，輸出口號1，狀態斷。

最后返回保存，再在自動中點擊啟動便可運行此程序。
