ZD-3HE2270M 是基于DSP 控制的新一代數字步進電機驅動器。特點：電機運行平穩，震動小，噪音低，定位精度高，可達60000 步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

驅動器特點

（1）單電源輸入，電壓范圍：AC110V~220V

  (2)   驅動電流1.2A/相到7.0A/相分16檔可調

（3）設有16檔等角度恒力矩細分，****分辨率60000步/轉其他細分可定制完成

（4）最 大反應頻率可達200Kpps

（5）步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱

（6）接口信號光耦隔離

（7）內部強電、弱電光耦隔離

（8）信號電平：5V~24V兼容

（9）工作溫度：-30℃~85℃

（10）適配電機：三相57、86、110、130、150系列高壓電機

（11）相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位）。

（12）帶電機電感量調節功能，適配電機發揮****效能

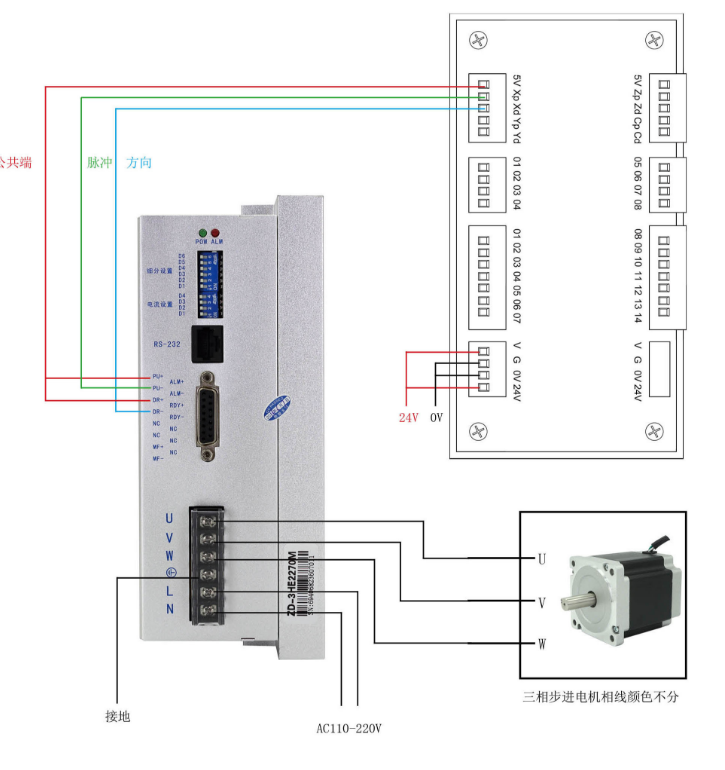

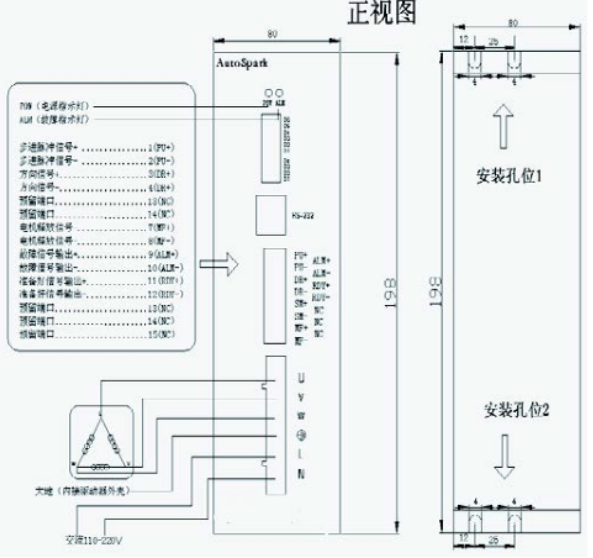

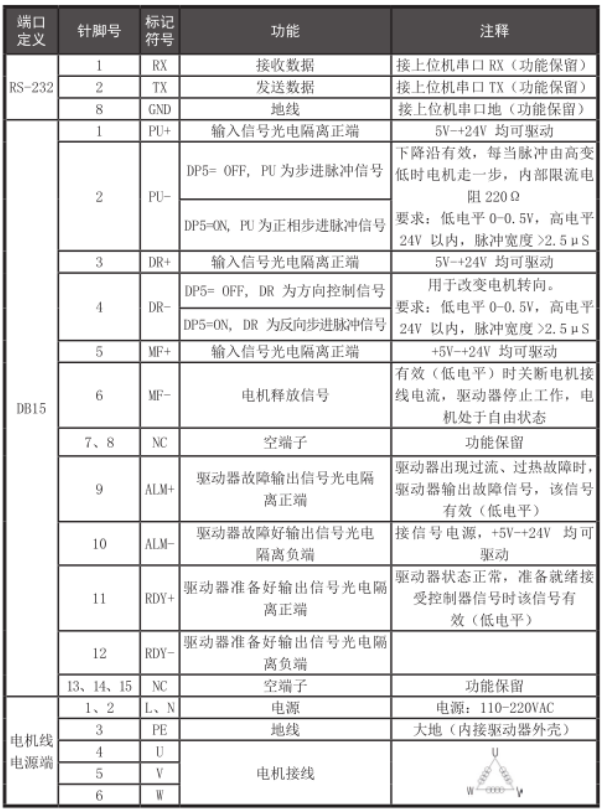

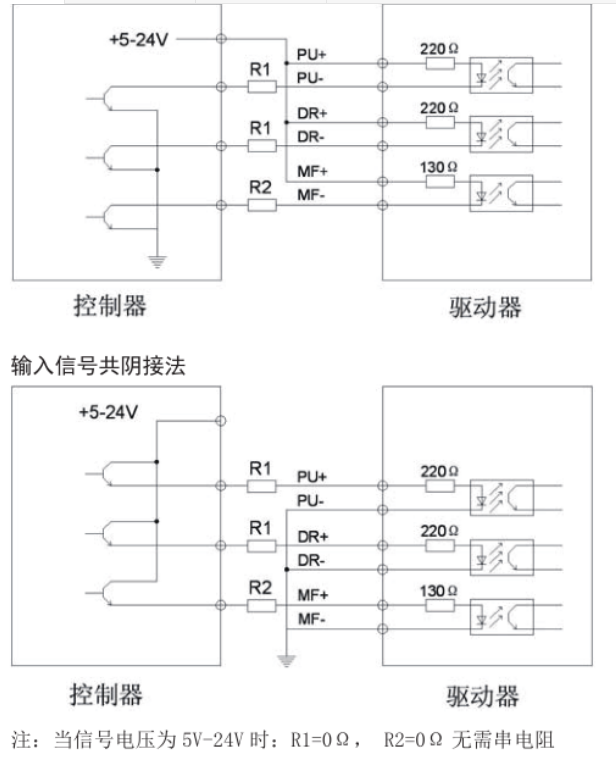

接口定義

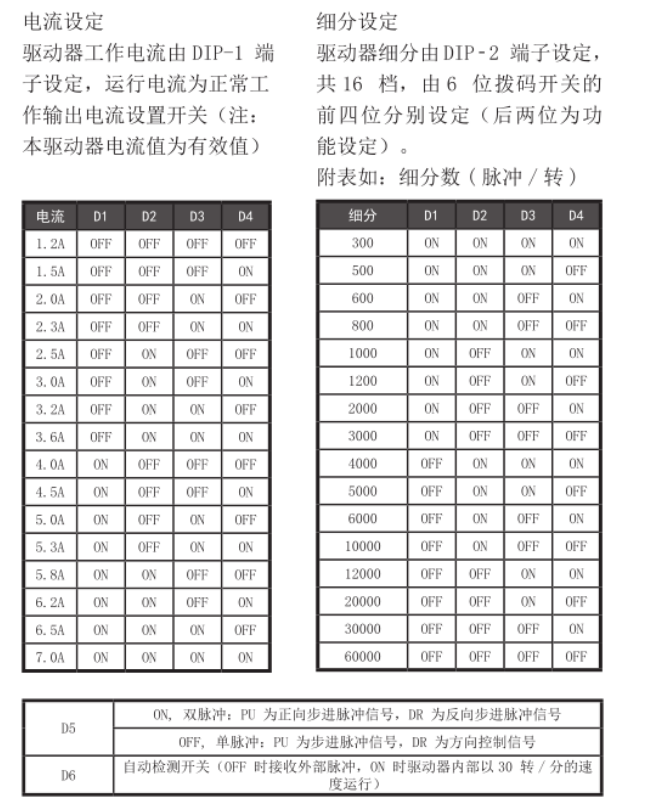

電流、細分設置

實物拍攝
