DY-2S是由我公司自主開發的****一款中文可編程單軸控制器,采用進口 工業級高性能 CPU 芯片,使得控制器可靠性高,控制進度高,電機運行平穩,噪音小。該 控制器本著使用******明了的命令實現最實用的功能,可以實現各種復雜定位功能和非定 位功能。同時該控制器的界面為最終的用戶界面,簡潔,專業,操作方便等特點。

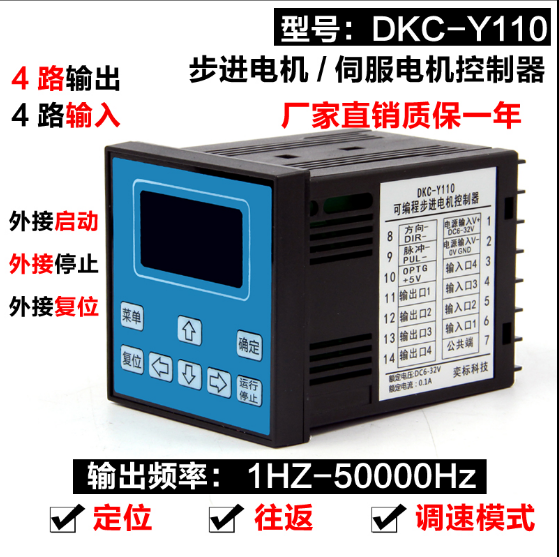

1 寬電壓輸入:DC6-32V 2 多重保護功能:有反接保護,過壓保護,過流保護 3 指令特點:****化的 10 條指令 (好記易學可實現各種復雜動作) 4 加減速:1-100級加減速設置,使得電機啟動更加平穩快速,停止更加精準 5 輸出頻率: 1HZ-50000Hz 能適合各種對超低頻,高頻的應用場合 6 輸出:4 路輸出都具有 1A 的負載能力可以直接接繼電器等 7 輸入:4 路輸入都具有任意定義為啟動\停止\復位或者是任意的程序中斷入口 8 密碼保護:有密碼保護功能,(保護程序不會被隨意更改,和程序的知識產權) 9 其他:有單雙脈沖輸出,上電自動回零,上電自動運行等等。 10 單位:有毫米,圈,脈沖 三種單位模式可以選擇 11 外形尺寸:72*72*105MM 嵌入式安裝。安裝開孔要求 68*68MM

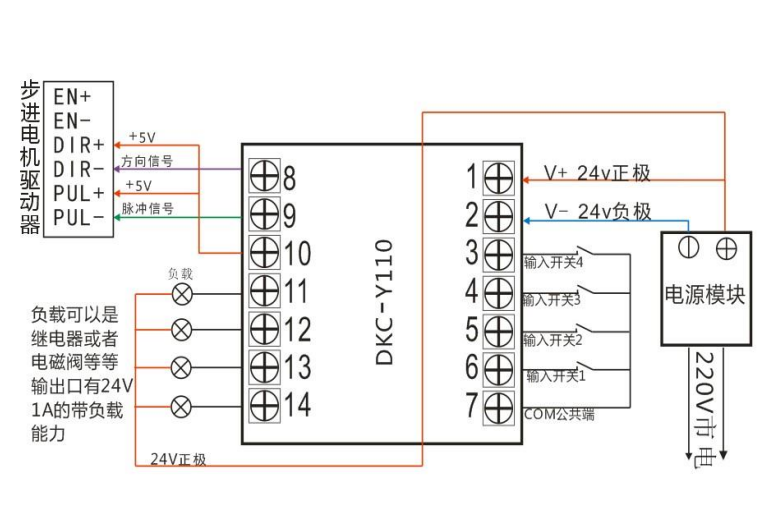

接線圖紙

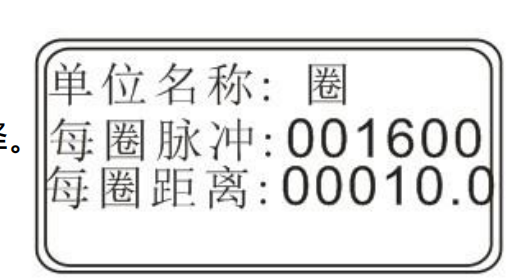

“單位設置”模式 該模式主要是對系統的輸入單位進行設置 1 單位名稱,有圈,毫米,脈沖三種單位模式可以選擇。 2 每圈脈沖,這就是驅動器上的實際設置的細分?jǐn)?shù)。 3 每圈距離,這就是電機轉動一圈滑塊移動的距離,這 單位設置頁面 個需要實際計算或者是實際測量所得。
注意:如果選擇單位名稱為“毫米”每圈脈沖和每圈距離都要設置,并且要設置正確。
