產品概括

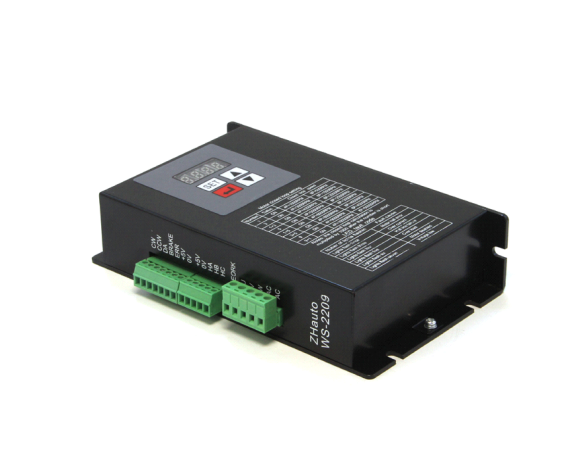

WS-2209 驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直

流電機。由于采用新型的 PWM 技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。

主要特點

電源交流電壓 110V-220V（AC）。

PWM 頻率不小于 12KHZ。

驅動電流達 8A。也可根據用戶要求設計

外型尺寸 175*105*40

重量：1.18Kg

速度開環閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自己

改變****閉環速度。閉環速度的改變應由專業人員操作。

操作方法：斷開電源，打開盒蓋，找到 1，3，5，9 跳線場。如需要**** 5000 轉閉環，5 腳跳

線

場短接。又如需**** 4000 轉閉環，則需 1,3 跳線場短接。計算方法：跳線場短接后累加乘以

1000，

即為****閉環轉速。控制 DA 端 0V 到 5V,就可以控制閉環轉速 0 到****轉速
