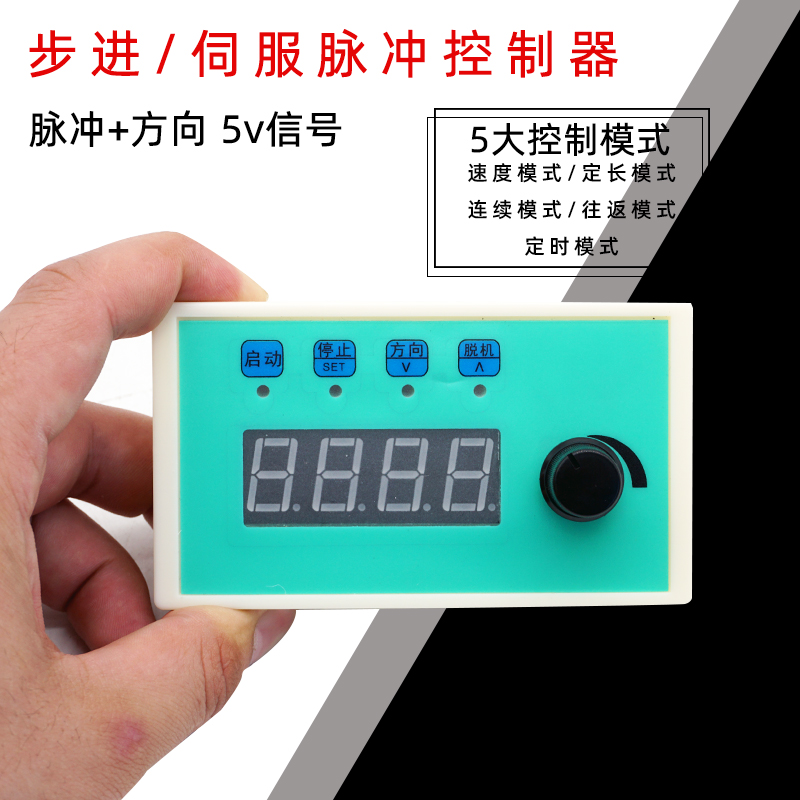

CS10-3脈沖發生器可以控制步進電機，伺服電機，電機轉速0-4000轉/每分鐘，方波，無極可調。外接啟停、方向可以實現外部控制。具有調速、往返、定時、定長等功能。

一.顯示說明:

在運行狀態或停止狀態數碼管顯示當前的轉速值，單位轉/分鐘。在設置狀態顯示設置的參數代號或參數值

二.參數設置:

1.在停止狀態下，長按“停止”鍵,出現ACC,再按下“停止”鍵出現ACC的參數值，按“方向”和“脫機”鍵修改,修改完按“停止”確認,回到ACC狀態,按“方向”鍵出現tAb,再按出現Mod0,再按出現Mode1,再按回到ACC,參數設置同ACC,按“脫機”鍵退出參數設置到停止狀態,

ACC  加速度設置(1-99) 1最快，99最慢，負載重設置慢點，默認值5

tAb  細分數設置(1-64)此值根據驅動器. 上設置，應該跟驅動器設置為一致，設置一致時顯示的轉速為實際轉速,默認值10。

run  上電運行(0-1)設置為0時上電為停止狀態，設置為1時上電即運行，默認值0

In_ _S  運行停止輸入端設置(0-4) 默認值0

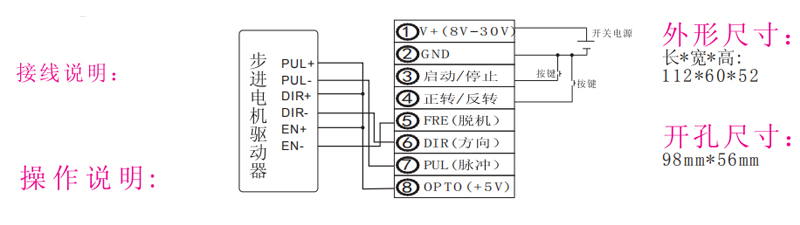

0接線端3接通啟動，斷開停止，方向為接線端4接通正轉斷開反轉

1接線端3按一下啟動，再按一下停止，方向為接線端4按一下方向取反

2接線端3按一下啟動，接線端4按一下停止

4接線端3接通正轉啟動，斷開停止，接線端4接通反轉啟動，斷開停止

4接線端3接通正轉啟動，斷開停止，接線端4接通反轉啟動，斷開停止

ModE模式設置(0-4) 0速度控制，1定長控制, 2連續控制, 3往返控制, 4定時速度控制，默認值0

在定長模式下，停止狀態按停止鍵設置P-01,長按停止鍵是有d1A, dlb

在連續模式和往返模式下，停止狀態按停止鍵設置P-01, P-02, P-03

在定時速度模式下,停止狀態按停止鍵設置P-11,定時時間，脫機鍵切換時間速度顯示

X1，X2限位跟GND通路有效,在速度控制模式和往返模式下，遇到會方向取反運行

在定長模式下，遇到會停止運行。

HSP****速度設置(1-4000) 默認1000轉/分鐘,當設置小于等于300時， 轉速顯示帶一位小數

（上檔鍵: 按下調速鈕按鍵可以切換調速檔位，個位閃爍時當量為1，十位當量為10，百位當量為100，千位當量為1000）

P-01長度值，脈沖數=P-01*dlA/dlb

P-02延時值，單位毫秒

三.運行說明:

面板啟動或外接端子啟動，運行時調節電位器來調節轉速。面板停止或外接端子停止，停止時顯示0，如果在停止狀態下需要顯示電位器當前改變方向按面板方向鍵或者外接方向鍵改變方向按面板方向鍵或者外接方向鍵

四.開發擴展:

此控制器擴展性很好，可以根據用戶需要來開發程序，有需要的用戶可以聯系!
