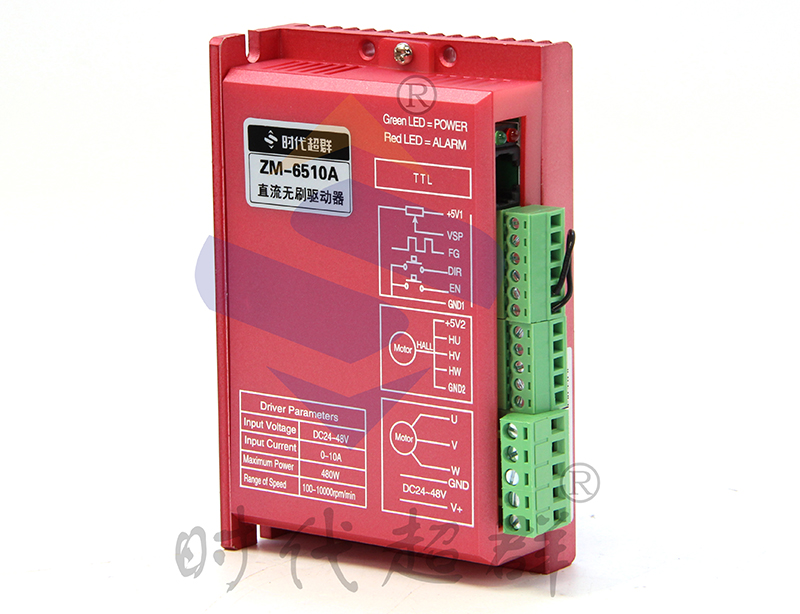

時代超群 ZM-6510A 直流無刷電機驅動器簡介

主要特點

◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數

◆ 電流、速度雙閉環設計，低速力矩大，運行平穩；

◆ 高力矩、高轉速輸出，****轉速可達10000rpm/min；

◆ 調速方式：0-5V模擬量（根據客戶要求可設定100 Hz -100KHz PWM調速）；

◆ 有EN（使能）、DIR（方向）等信號輸入端；

◆ 可輸出測速脈沖；

◆ 具有過流、過壓、欠壓、馬達堵轉等保護功能。

產品概述

      ZM-6510A直流無刷電機驅動器是我公司****推出的，針對小功率無刷電機傳動領域的高科技產品。

      本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。          本產品適合驅動峰值電流在10A以下，電源電壓在DC18V~50V以內（面板標DC24V~48V）的任意一款低壓有霍爾或無霍爾傳感器的三相直流無刷電機，并具有大電流工作時溫度低的特點產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制域。

功能概述

本產品可以實現以下功能：      （標準出廠默認設置為方波有霍爾開環模式）

1. 方波有霍爾速度開環運行

2. 方波有霍爾速度閉環運行

3. 方波無霍爾速度開環運行

4. 方波無霍爾速度閉環運行

5. 恒扭矩開環模式運行 (嚴禁長時間超負荷運行)

6. 恒扭矩閉環模式運行 (嚴禁長時間超負荷運行)

以上功能用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。

電氣性能指標

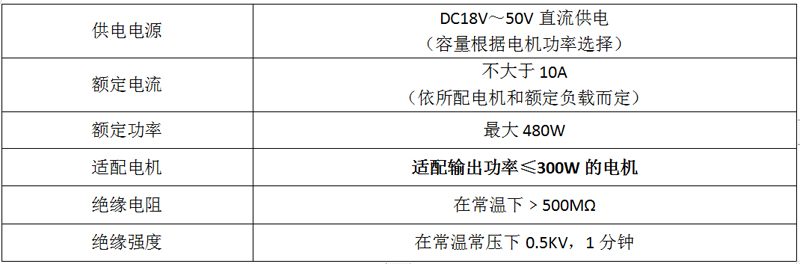

電氣性能（環境溫度Tj=25℃時）

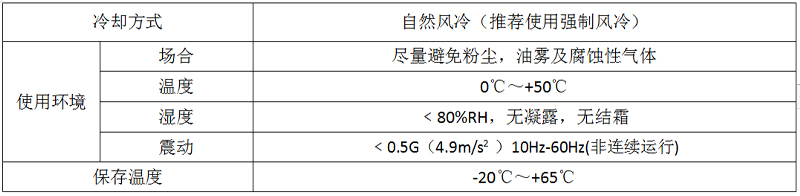

使用環境參數：

外形尺寸：118×75.5×34mm

重量：約0.3Kg

【提示注意】

       由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置12小時以上，待驅動器溫度與環境溫度一致后方可通電運行。

端口說明

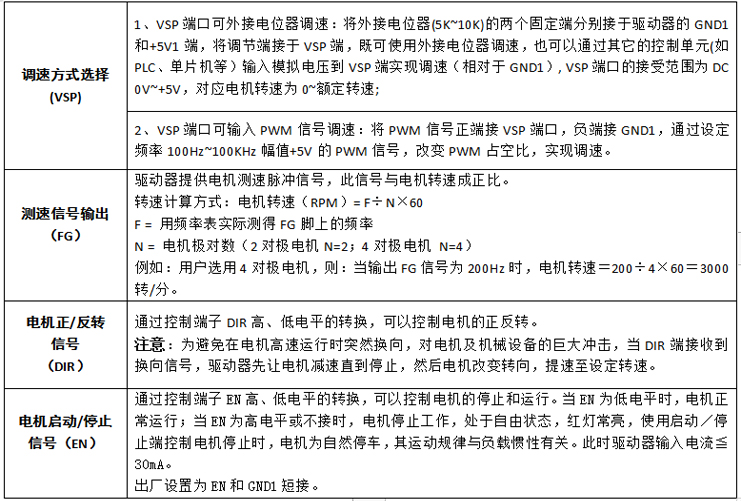

功能說明

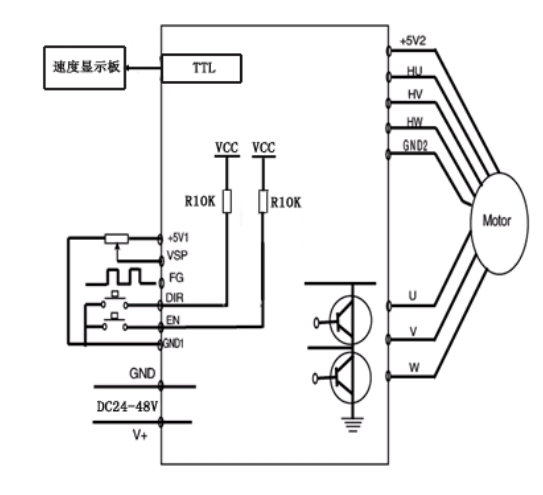

接線圖

外形尺寸（單位：mm）
