時代超群ZM-6508無刷驅動器接線定義及調速方法(LMD)
2020年12月8日

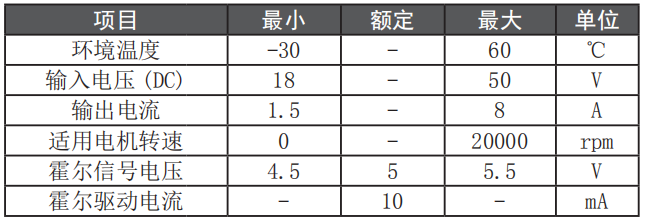

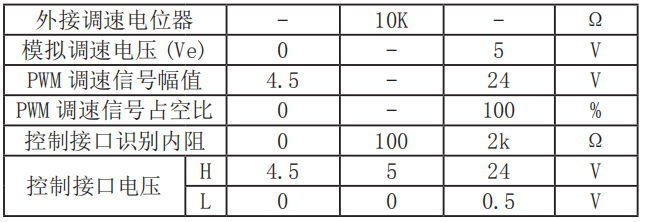

一.工作條件

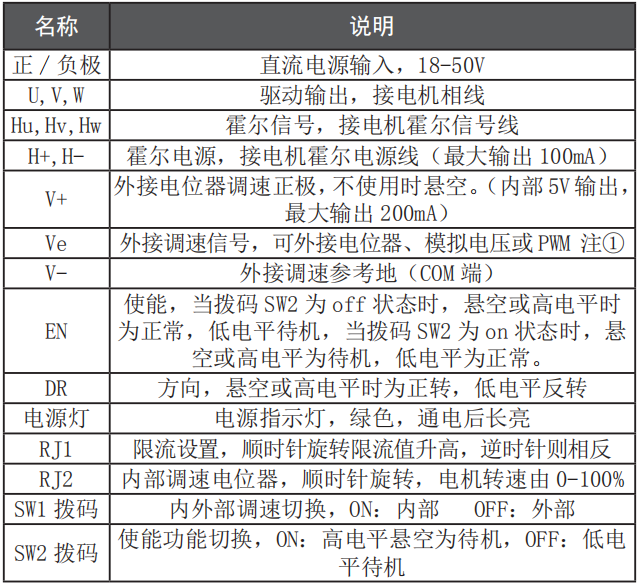

二.接口定義


注① : 使用此功能時請確認驅動器側面的“SW1”撥碼為 OFF 狀態

限流說明

本控制器采用輸出限流方式,有效避免因啟動 或負載加大時電流過大導致工作異常。實際使 用時請根據電機參數設置輸出限流值。

調節示意如下圖:


三.調速方式示意

1. 內部調速

使用內部調速時,外接調速接口 (Ve) 需懸空, 且 SW1 撥碼需在 ON 狀態,內部調速電位器順 時針由低旋轉至****,電機轉速由 0-****。

調節示意如下圖:


2. 外部調速

使用外部調速時,必須確保 SW1 撥 碼為 OFF 狀態 2.1 外接 10K 電位器調速,需將電 位器接到驅動器的 V+、Ve、V- 接 口;通過旋轉電位器來調節電機轉 速 (Ve 接電位器的中間腳 ),

接線示意如下圖:

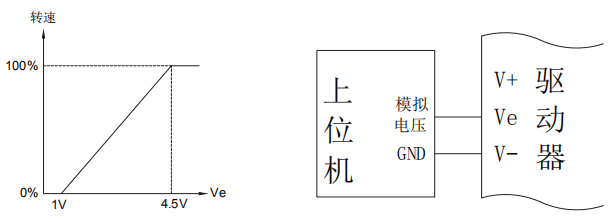

2.2 外接模擬電壓調速,V- 為參考地,Ve 接 0-5V 電壓信號,其 中在約 1-4.5V 時電機速度有變化,接線示意及電壓 -

轉速對應圖如下:

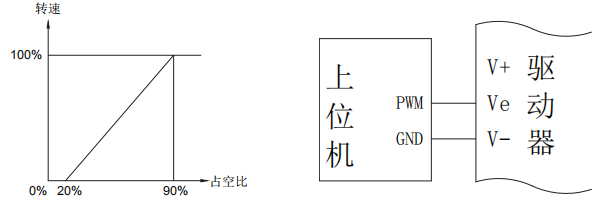

2.3 外接 PWM 信號調速,V- 為參考地,Ve 接 PWM 信號,PWM 電壓 幅值為 5V,頻率為 1-10KHz,接線示意及占空比 -

轉速對應圖如下:


注意!內外部切換撥碼 SW1 只對調速信號起作用 , 無論是使用內 部電位器控制電機轉速,還是外接調速信號控制電機轉速,控制 信號側方向、使能信號均受控。
