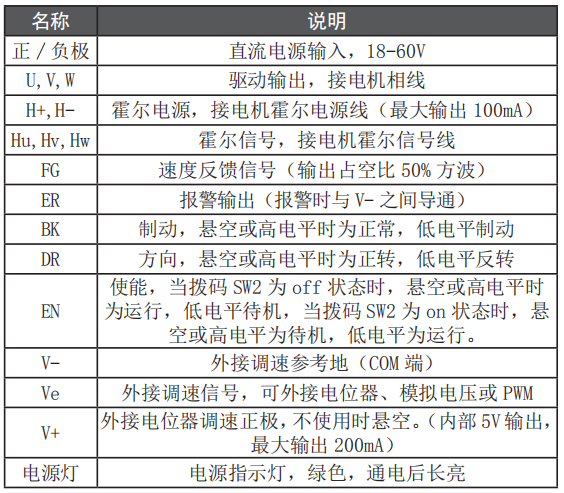

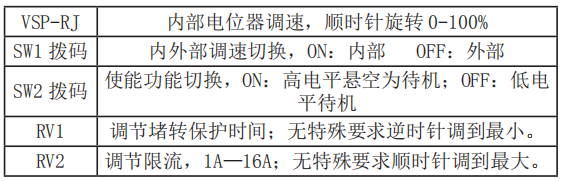

一.接口定義

二.限流說明 本控制器采用輸出限流方式,有效避免因啟動或負 載加大時電流過大導致工作異常。實際使用時請根 據電機參數設置輸出限流值。
三.調速方式示意 1. 內部調速 使用內部調速時,外接調速接口 (Ve) 必須懸空, 且切換撥碼必須在 ON 狀態,內部調速電位器順時 針由低旋轉至****,電機轉速由 0-****。調節示意如下圖:

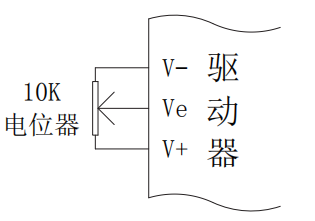

2. 外部調速 使用外部調速時,必須確保切換撥 碼為 OFF 狀態 2.1 外接 10K 電位器調速,需將電 位器接到驅動器的 V+、Ve、V- 接口;通過旋轉電位器來調節電機轉速 (Ve 接電位器的中間腳 )。

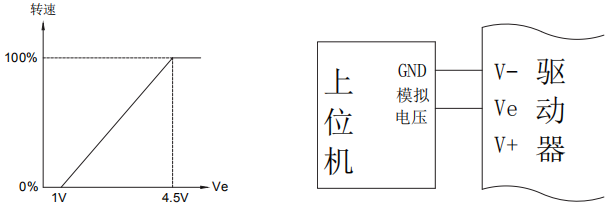

2.2 外接模擬電壓調速,V- 為參考地,Ve 接 0-5V 電壓信號,其 中在約 1-4.5V 時電機速度有變化,接線示意及電壓 - 轉速對應圖如下:

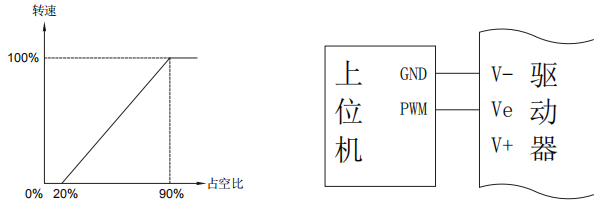

2.3 外接 PWM 信號調速,V- 為參考地,Ve 接 PWM 信號,PWM 電壓 幅值為 5V,頻率為 1-10KHz,接線示意及占空比 - 轉速對應圖如下:

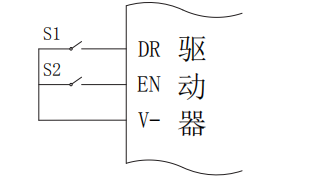

注意!內外部切換撥碼 SW1 只對調速信號起作用 , 無論是使用 內部電位器控制電機轉速,還是外接調速信號控制電機轉速, 控制信號側方向、使能信號均受控。 四.方向及使能控制 1.1 使能控制 本控制器有使能反轉功能,可根據用戶需求設定。 當 SW2=OFF,EN 輸入低電平(EN 與 V- 短接),驅動器待機,電 機停止轉動; EN 輸入懸空或高電平(EN 與 V- 斷開),驅動器工 作,電機恢復轉動。 當 SW2=ON,EN 輸入低電平(EN 與 V- 短接),驅動器工作,電 機恢復轉動。 EN 輸入懸空或高電平(EN 與 V- 斷開),驅動器待 機,電機停止轉動。 1.2 方向控制 DR 輸入高電平或懸空,電機正向轉動; DR 輸入低電平,電機反向轉動。 注意!必須在電機低速或停止?fàn)顟B(tài)下才能改變 DR 狀態,否則將 可能影響控制器與電機壽命。 外接使能和方向開關示意圖如下:

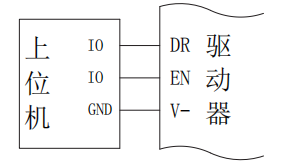

2. 使用上位機控制使能和方向 2.1 使能控制 當 SW2=OFF EN 為低電平,驅動器待機,電機停止轉動; EN 為懸空或高電平,驅動器工作,電機恢復轉動。 2.2 方向控制 DR 為低電平,電機反向轉動; DR 為懸空或高電平,電機恢復正向轉動。 注意,必須電機在停止?fàn)顟B(tài)下才能改變 DR 狀態 上位機控制使能和方向接線示意圖如下:
