一.產品簡介

3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。

它是將 先進的 DSP 控制芯片和三相逆變驅動模塊結合在一起所構成的新 一代數字步進電機驅動器。驅動電壓為 AC110-230V、適配電流在 5.4A 以下、外徑 57-110mm 的各種型號的三相混合式步進電機。

該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機 運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于 二相和五相混合式步進電機。

定位精度****可達 60000 脈沖 / 轉。 該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機 械等分辨率較高的大、中型數控設備上。

二.產品特點

·采用先進的 DSP 控制系統，性價比高

·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率  60000 脈沖 / 轉

·****反應頻率可達 200Kpps

·輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流   的一半

·采用光電隔離器件耦合信號輸入 / 輸出

·驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調

·單電源輸入，電壓范圍：AC110-230V

·I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V   電平兼容

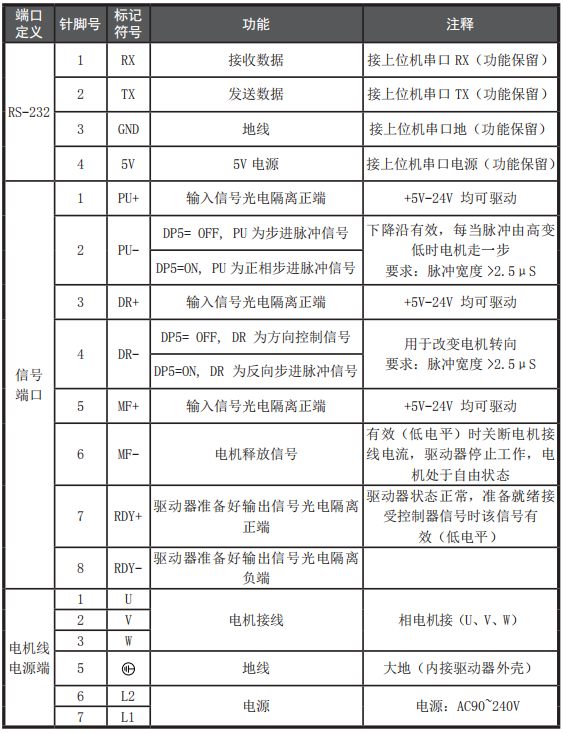

三.接口定義

信號輸入接線方法

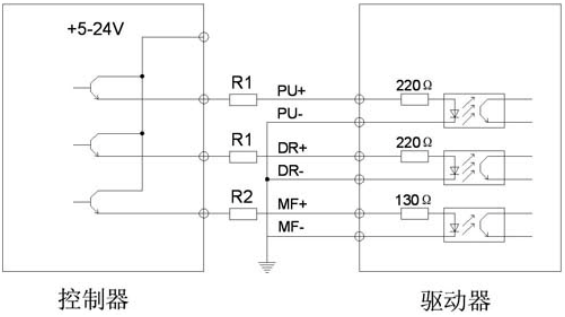

輸入信號共陽接法

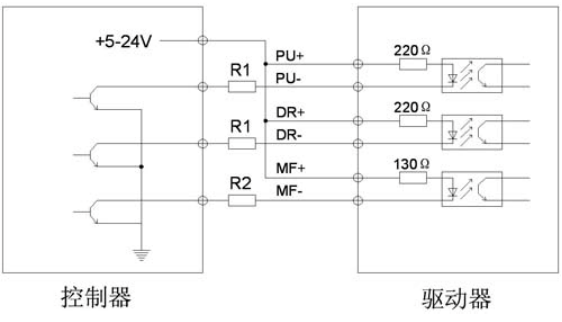

輸入信號共陰接法

四.電流、細分設置

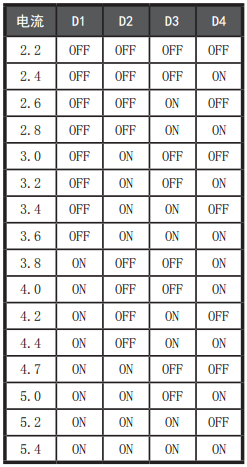

電流設定 驅動器工作電流由 DIP-1 端 子設定，運行電流為正常工 作輸出電流設置開關

（注： 本驅動器電流值為有效值）

細分設定 驅動器細分由 DIP‐2 端子設定， 共 16 檔，由 6 位撥碼開關的 前四位分別設定

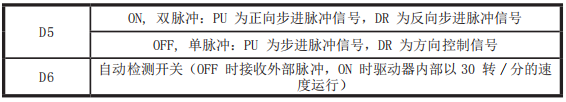

（后兩位為功 能設定）。

附表如：細分數 ( 脈沖 / 轉 )

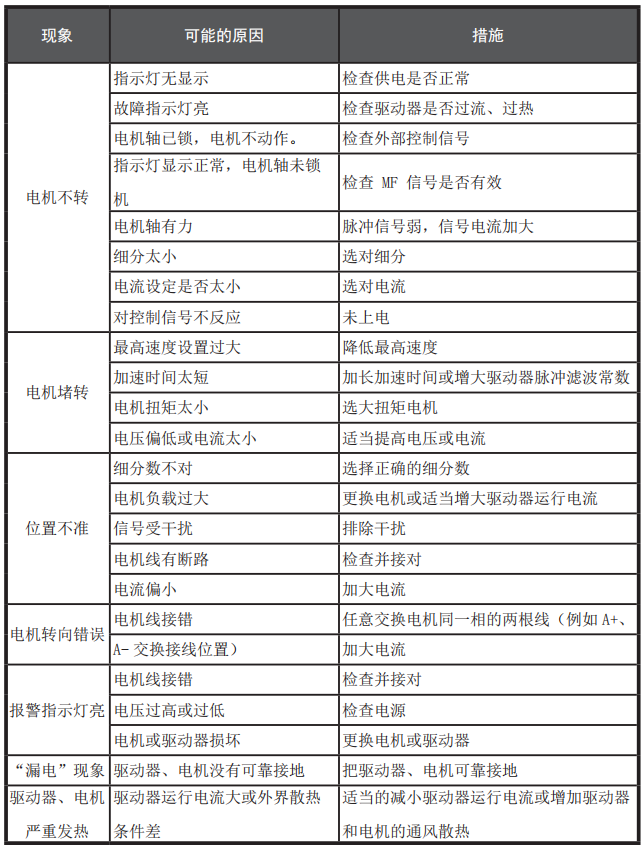

常見問題解答常見問題和處理辦法對照表

五.注意事項

1、輸入電壓不能超過 AC260V；

2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部 參數；

3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮， 直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復工 作。出現過熱保護請加裝散熱器；

4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其 他短路故障，排除后需要重新上電恢復；

5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重 新上電恢復。
