由于篇幅受限，此款產品會分幾篇來介紹，感興趣的朋友可以再文章結尾處聯系本人索要完整版產品信息和咨詢討論技術問題

第一篇 編程說明

第一章 編程基礎

1.1 產品介紹

  本系統為經濟型 0.1um 級車床數控系統，以****的集成度、簡易的操作、完整的編程指令、獨特的加減速 控制和插補算法實現高速、高精和高可靠性，顯著提高了零件加工的效率、精度和表面質量，具有極高的性能 價格比，是經濟型數控車床的****選擇。

◇控制軸數

控制軸：可控制軸數 2 軸（X、Z、）

可聯動軸數：2 軸聯動（X、Z、）

插補功能：X、Z 直線插補，X、Z 圓弧插補，****插補速度：30m/min

◇進給軸功能

最小代碼單位：0.001mm

位置代碼范圍：±99999999×最小代碼單位

快速移動速度：1um 時**** 30m/min

快速倍率：F0、25%、50%、****共四級可調

進給倍率：10～150%共十五級實時修調

電子齒輪：指令倍頻系數 1～8192，指令分頻系數 1～8192

手輪進給：×1，×10，×100 三檔

◇加減速功能

切削進給：指數式、直線式可選

快速移動：S 型前加減速

螺紋切削：指數式、直線式可選

加減速的起始速度、終止速度和加減速時間常數由參數設定

◇主軸功能

1 路 0V～10V 模擬電壓輸出

1 路主軸編碼器反饋，主軸編碼器線數可設定(100p/r～5000p/r)

主軸轉速：可由 S 代碼或機械檔位指定(0r/min～9999r/min)

機械檔位：S1、S2、S3、S4 共四檔機械檔位

主軸倍率：50%～120%共八級實時修調

主軸 G96 恒線速功能

◇螺紋功能

直螺紋、錐螺紋和端面螺紋，等螺距螺紋，多頭螺紋和變螺距螺紋

螺紋高速退尾，退尾的長度、角度和速度特性可設定

螺紋螺距：0.001～500mm 或 0.06 牙/英寸～2540 牙/英寸

◇刀具功能

刀具長度補償

刀尖半徑補償（C 型）

換刀方式：MDI 方式換刀、自動方式換刀或手動相對換刀

對刀方式：定點對刀，試切對刀，回參考點對刀

刀偏執行方式：坐標偏移、刀具移動方式

◇精度補償

反向間隙補償(X、Z 軸均可補償)

記憶型螺距誤差補償（X、Z 軸均可補償）

◇輔助功能

  程序運行控制：M00 程序暫停，M01 程序選擇停，M02 程序結束工件數不加 1，M30 程序結束工件數加 1，M31 程序循環 L 次后停止（每循環一次工件數加 1，可由 P 指定循環開始的段號），M98 子程序調用，M99 子程序返 回或主程序無限循環。

  I/O 邏輯控制：16 點輸入/16 點輸出，可完成主軸啟停、主軸換檔、冷卻泵、潤滑泵、卡盤、尾座和三色 指示燈等機床控制功能，用戶可自定義 M21、M22 等指令。

◇人機界面

7 英寸全彩數字 LCD 屏，分辨率為 800×480

中文顯示，可顯示二維刀具軌跡 7

種操作方式：編輯、自動、錄入、機床回零、手脈/單步、手動

多級操作權限管理

實時時鐘

◇程序管理

程序容量：200MB，10000 個程序（含子程序）

程序格式：采用國際標準數控語言---ISO 代碼，支持相對坐標、****坐標和混合坐標編程

程序調用：4 級子程序嵌套

◇通訊功能

可實現 CNC 與 PC 機雙向通訊，支持系統軟件串行口下載升級

◇安全功能

緊急停止

硬件行程限位

軟件行程檢查

數據備份與恢復

◇適配驅動

脈沖+方向信號輸入的交流伺服與步進驅動

AB 兩相雙脈沖信號輸入的交流伺服與步進驅動

1.2 數控機床的操作概要

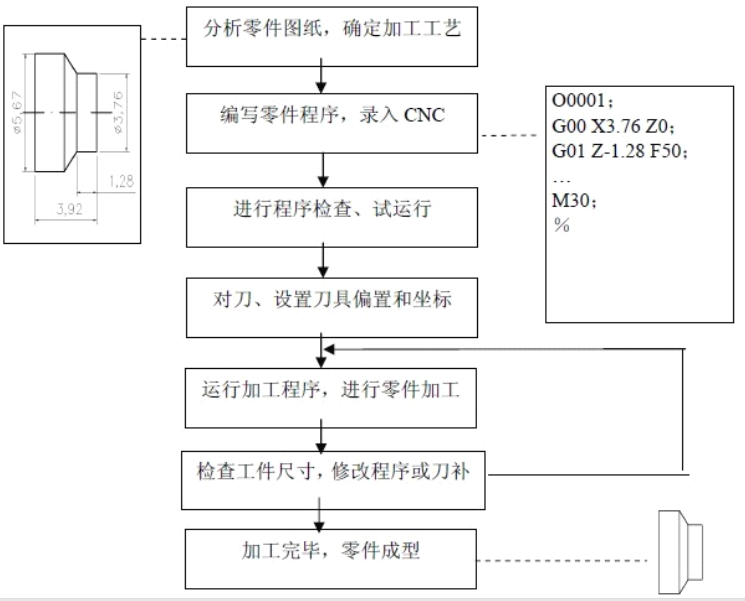

  在使用數控機床進行加工零件之前，首先要熟悉該數控機床提供的數控系統（CNC）說明書和機床說明書， 然后根據數控系統提供的功能進行編程。編程就是把零件的尺寸、加工工藝過程、工藝參數、刀具參數等信息， 按照 CNC 專用的編程代碼編寫加工程序的過程。數控加工就是 CNC 按加工程序的要求，控制機床完成零件加工 的過程。數控加工的工藝流程如圖 1-1。

  基本功能介紹完畢了，下一篇我來講解一下程序指令，感興趣的朋友保存下方二維碼即可添加微信哦！
