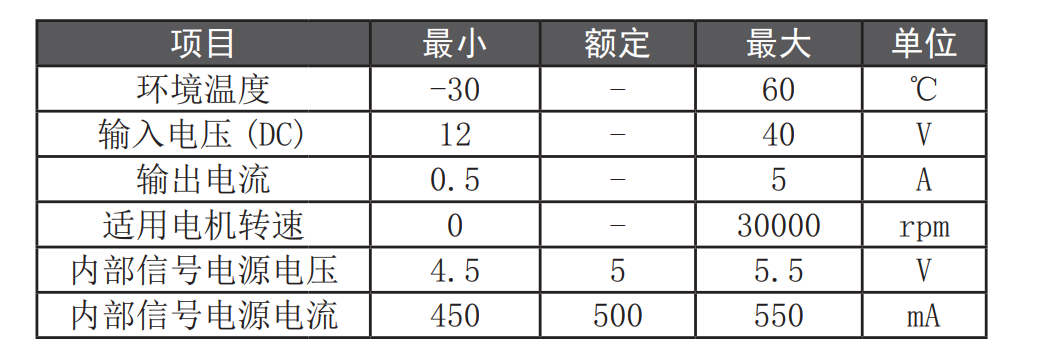

ZM-6405-SL 是我公司基于**** BiCD 工藝集成電路開發的高性能直流無刷無霍爾控制器 ( 驅動器 ),具有體積小、可靠性高、壽命長、易于使用等特點。 產品特點 ·高集成度高可靠性無刷直流 (BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·純硬件設計,高速度,高抗干擾能力 ·低發熱,大功率 主要功能 ·工作電壓 DC12-40V ·堵轉 3s 自動保護 ·輸出限流 5A ·支持內置電位器、外接電位器、模擬電壓和 PWM 調速 ·帶有使能(EN), 方向(DR)功能 ·具有自定義緩啟動時間(0.2-30S 調節)功能,避免電流過沖,有效保護電機 工作環境:

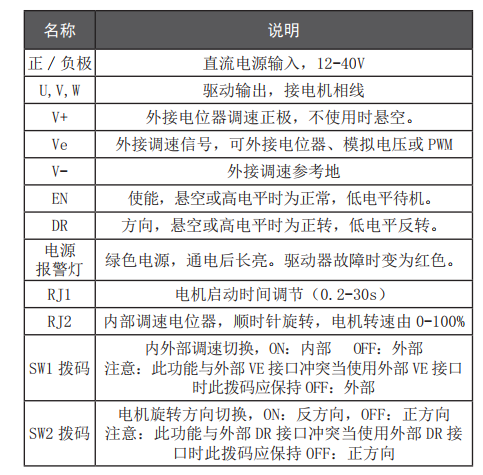

接口定義:
保護恢復 本控制具有多重保護功能,在保護功能起作用后可采取正確方法解除保護。 1. 欠壓保護,驅動器供電電壓低于 13V 時驅動器進入保護狀態。解除此保護請先斷電,將電源電壓調高至 18V 后再通電。 2. 堵轉保護,當電機堵轉達到 6 秒后驅動器會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,待電機堵轉問題解決后再重新通電。 3. 霍爾錯誤保護,驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,排除霍爾錯誤后再重新通電。 聯系人:趙工 17698904995 微信同號 |
