主要特點

高力矩、高轉速輸出，****轉速達 10000rpm/min(根據電機轉速而定)；

具有脈沖速度輸出，可以隨時觀察電機轉速；

調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用；

啟停使能控制信號、方向信號輸入；

過流、過壓、欠壓、堵轉等功能。

產品概述

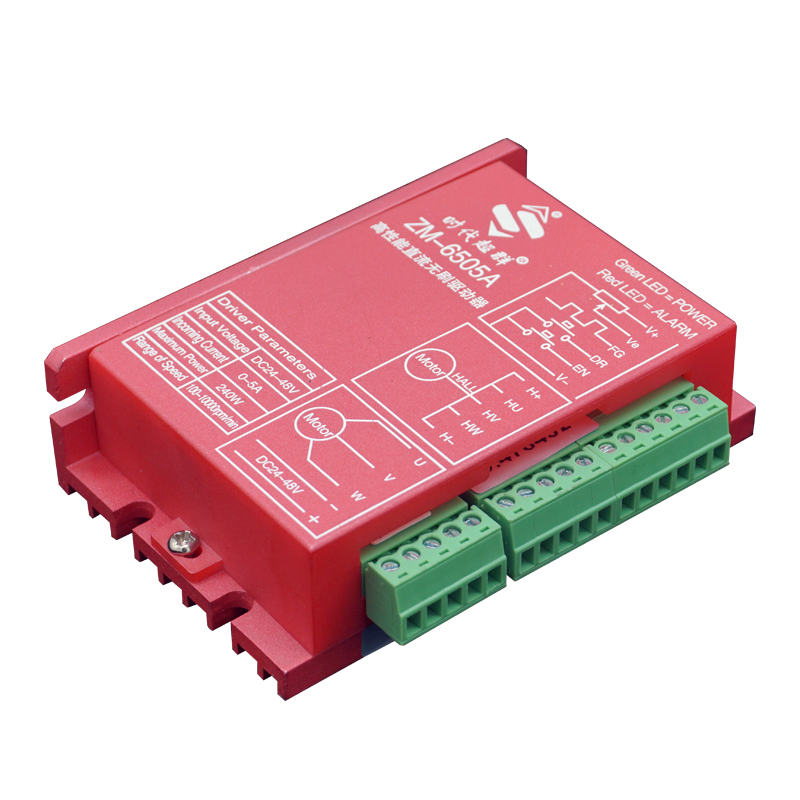

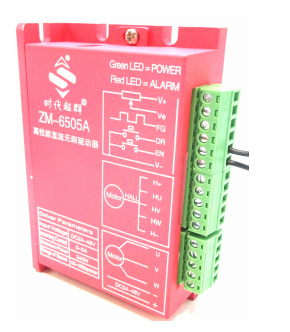

  ZM-6505A 直流無刷電機驅動器是我公司****推出的產品，本產品使用大規 模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。

  本 產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內（面板標稱 DC24V~48V）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。

產品應用于針織設備、醫療設備、 食品包裝機械、電動工具等一系列的電氣自動化控制領域。

功能概述

  標準出廠默認設置為方波有霍爾/無霍爾開環模式，可根據不同客戶的需求寫入不同程序，來實現方波有霍爾 速度閉環控制、方波無霍爾速度閉環控制等多種控制模式。

電氣性能指標

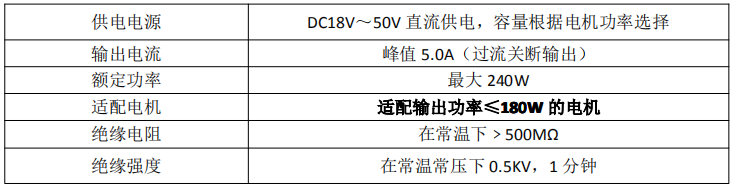

電氣性能（環境溫度 Tj=25℃時）

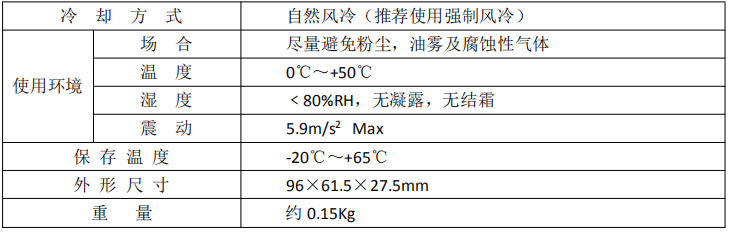

使用環境參數：

【提示注意】由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置 12 小時以上，待驅動器溫度與環境溫 度一致后方可通電運行。

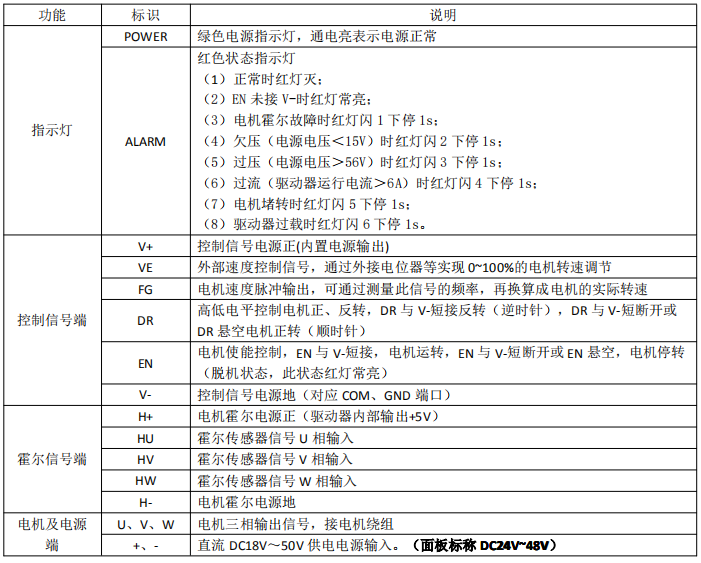

端口說明

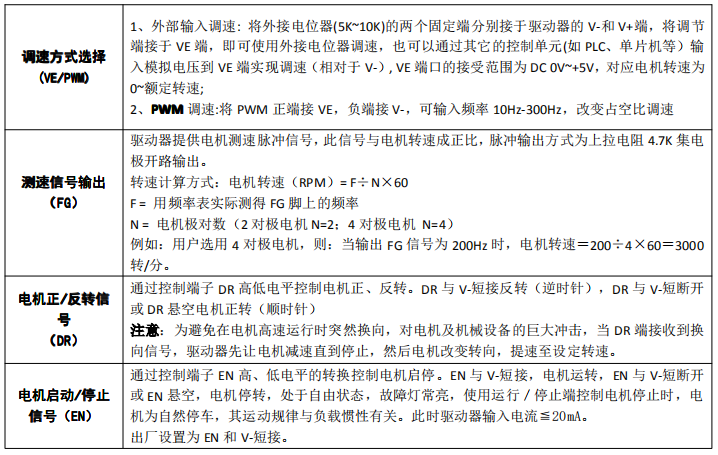

功能說明

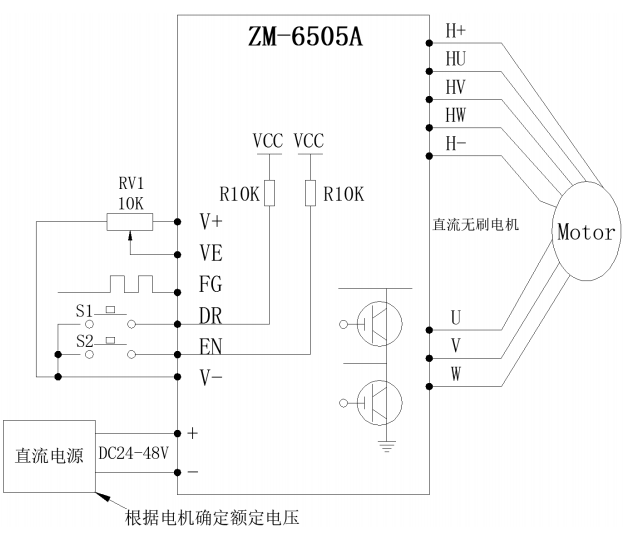

接線圖

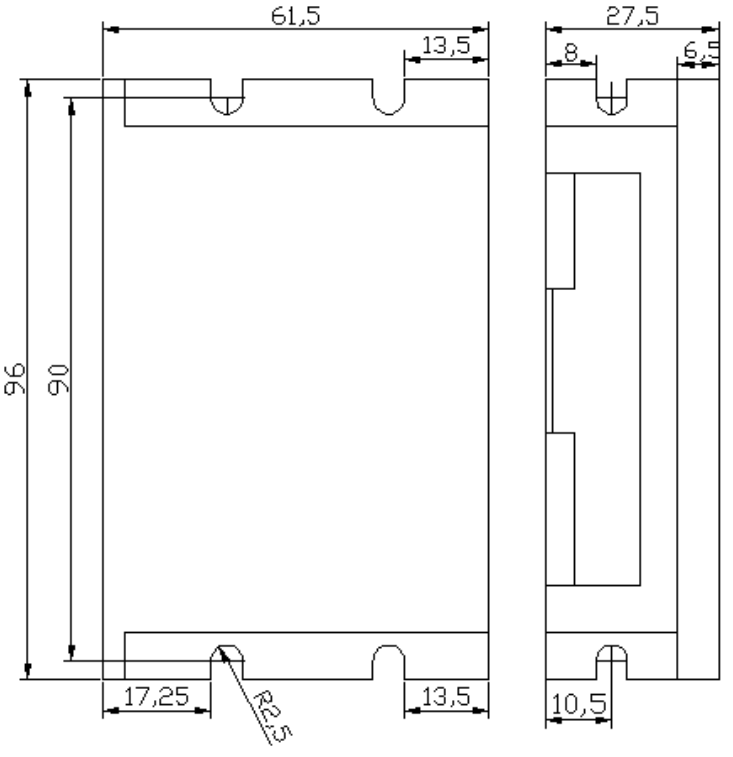

外形尺寸（單位：mm）

安全事項

電機及驅動器接線須在斷電狀態下進行，切勿帶電接線。

按照圖示方法，正確連接電源線,電機繞組線及霍爾信號線，注意 UVW 三相的順序必須一致

請勿隨意拆開驅動器，以防出現器件損壞

通電運行期間嚴禁觸摸所有接線端子

禁止驅動器無外殼運行

撞擊驅動器可能導致?lián)p壞

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功 能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？

會立即燒毀驅動器。

3、上位控制信號電壓****是多少 V？

調速信號****電壓為 5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？

正常，在常溫下，長時間工作外殼達到 90 度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？

可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到 6000？

無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在 0 至****速。

7、我手上已經有電機，購買此驅動器后如何接線？

必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導 致驅動器損壞。

8、想在此驅動器上加些功能或做新產品開發，是否可以？

可以，請聯系我公司。
