主要功能 自動：實際運行、空運行、單步運行、終止程序 手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存 參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出 外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、 急停等 指令：23 條指令，包括 PLC 可用的 6 條指令 USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳 輸 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力**** 可到 1A

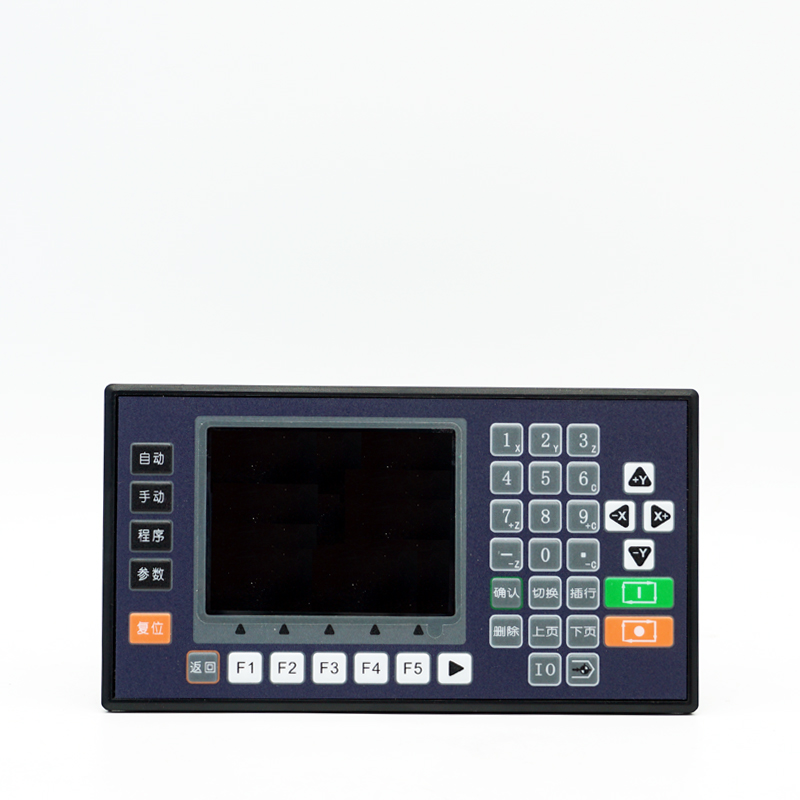

系統資源 控制系統主要由以下幾部分組成 ·3.5 寸彩色液晶屏，分辨率 320*240 - 1 -·觸點按鍵陣列（38 鍵） ·專用運動控制芯片，4 軸差分脈沖輸出（信號輸出為：方 向 + 方向 - 脈沖 + 脈沖 -） ·輸入 /輸出（16路光電隔離 24V輸入，8路光電隔離 24V輸出， 單通道額定 500mA） ·485 接口，可與 PLC 混合編程 ·24V 雙電源隔離供電，分為系統供電與 IO 供電 ·編碼器接口，可做專機 ·USB 接口，系統供電，上位機軟件或圖片下載使用 ·****程序行 480 行 ·可與外部 IO 擴展板相連

技術指標 最小數據單位： 0.001mm  ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1—4 軸（X，Y , Z, C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子：1—99999，分母：1—99999 系統主要功能：自動、手動、程序、參數、IO 等
