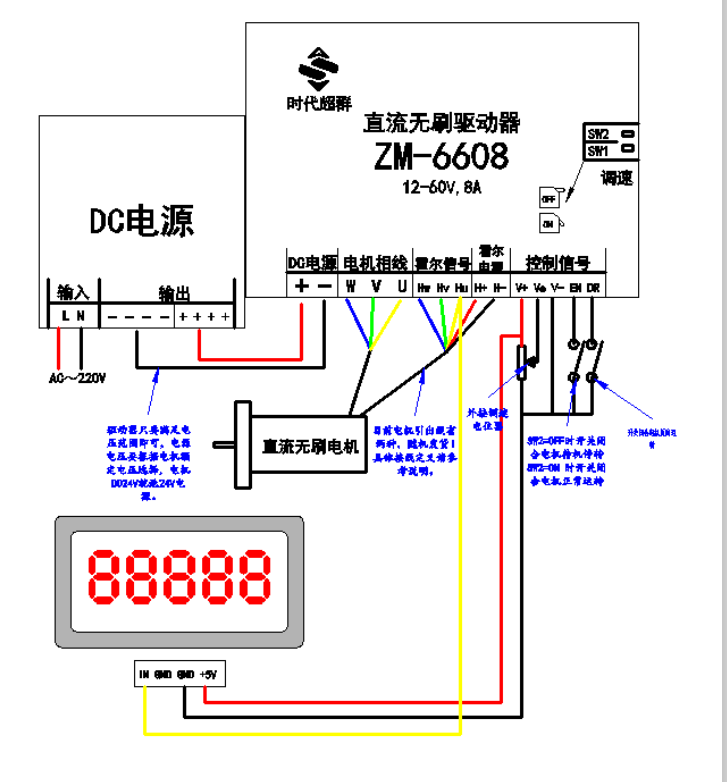

正/負極

直流電源輸入，12-60V

U,V,W

驅動輸出，接電機相線

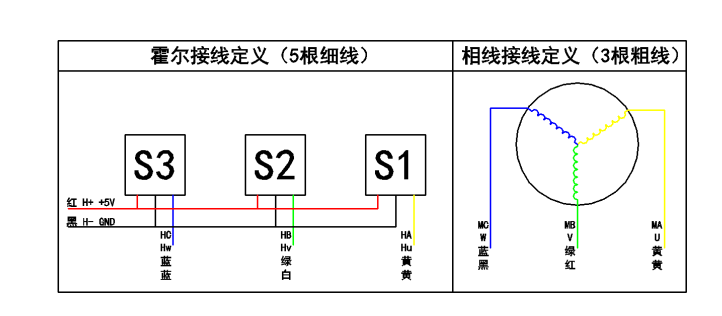

Hu,Hv,Hw

霍爾信號，接電機霍爾信號線

H+,H-

霍爾電源，接電機霍爾電源線（****輸出100mA）

V+

外接電位器調速正極，不使用時懸空。（內部5V輸出，****輸出200mA）

Ve

外接調速信號，可外接電位器、模擬電壓或PWM 注①

V-

外接調速參考地（COM端）

EN

使能，當撥碼SW2為off狀態時，懸空或高電平時為正常，低電平待機，當撥碼SW2為on狀態時，懸空或高電平為待機，低電平為正常。

DR

方向，懸空或高電平時為正轉，低電平反轉

電源燈

電源指示燈，綠色，通電后長亮

RJ1

限流設置，可根據客戶要求選配。

RJ2

內部調速電位器，順時針旋轉，電機轉速由0-****

SW1撥碼

內外部調速切換，ON：內部   OFF：外部

SW2撥碼

使能功能切換，ON：高電平懸空為待機，OFF：低電平待機
