客戶要求：Y軸模組垂直安裝進行上下運行，X軸模組安裝在Y軸上，左右運行；負載200g,運行速度500mm/s;

根據客戶要求，為客戶推薦45F系列同步帶模組，有效行程2000mm*2000mm；

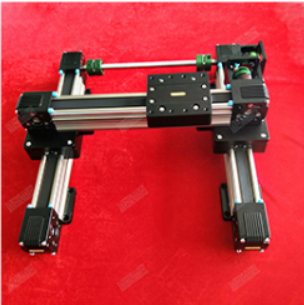

如圖為客戶需要的結構圖：

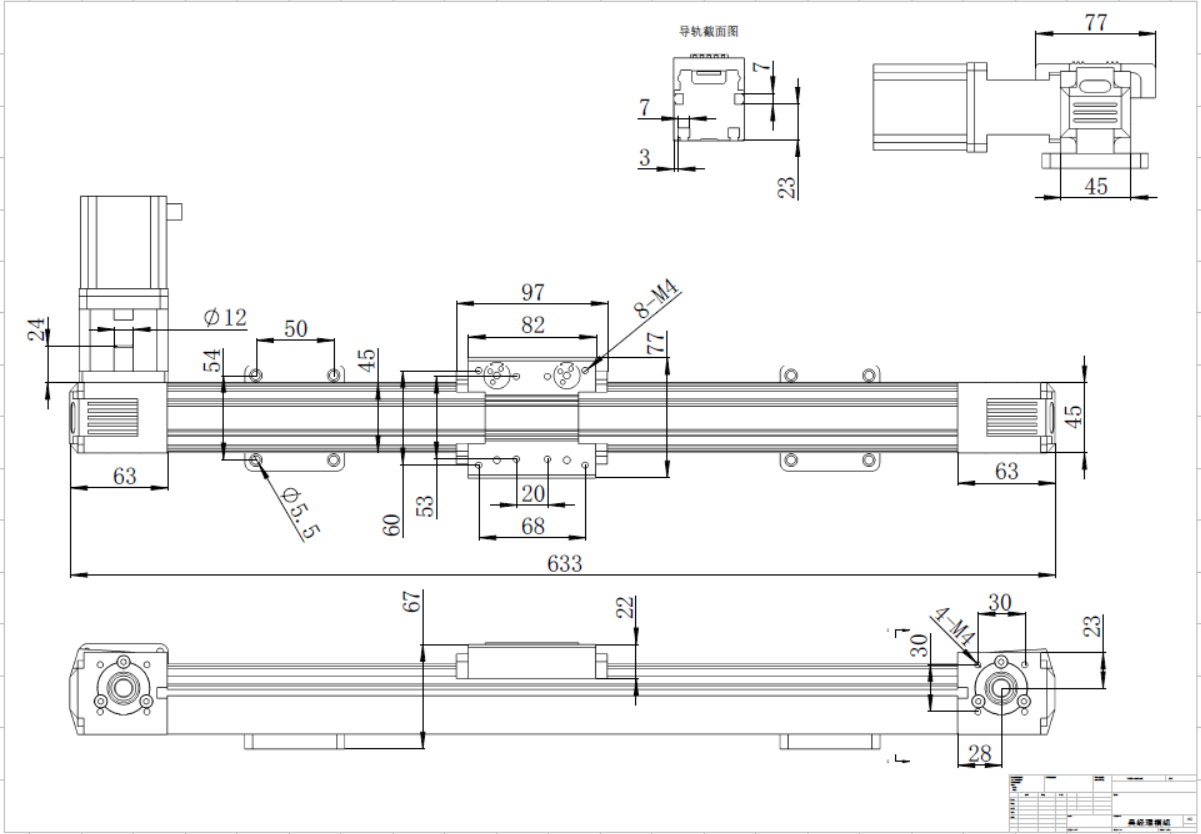

產品尺寸圖如下：

此款模組的滑塊上增加了偏心螺母的設計，應不同的負載調節到最適合的間隙，軸承導輪的固定螺母設計有防松功能，更方便客戶調節；

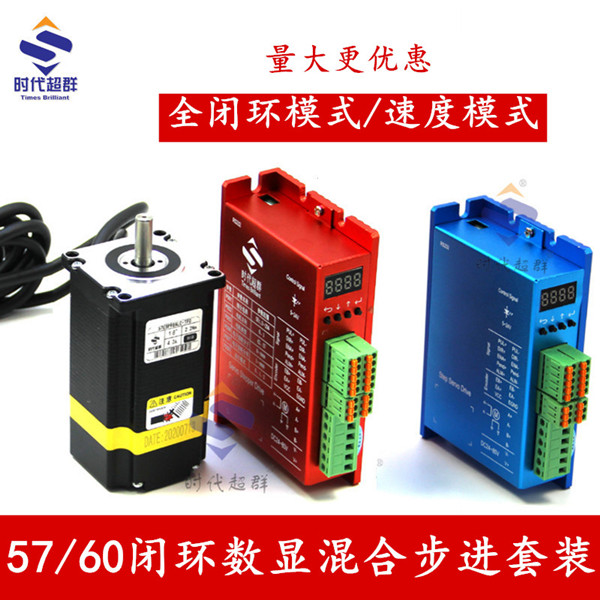

根據客戶的負載情況和速度要求，推薦客戶使用我司57法蘭系列閉環步進電機，因Y軸垂直運行，所以電機是用的是3NM帶剎車的電機，優勢在于斷電的情況下電機軸可以自鎖，X軸的模組負載在斷電時不會掉落到底部，造成模組損壞；

有需求可聯系13520625494定制專業的配套方案；
