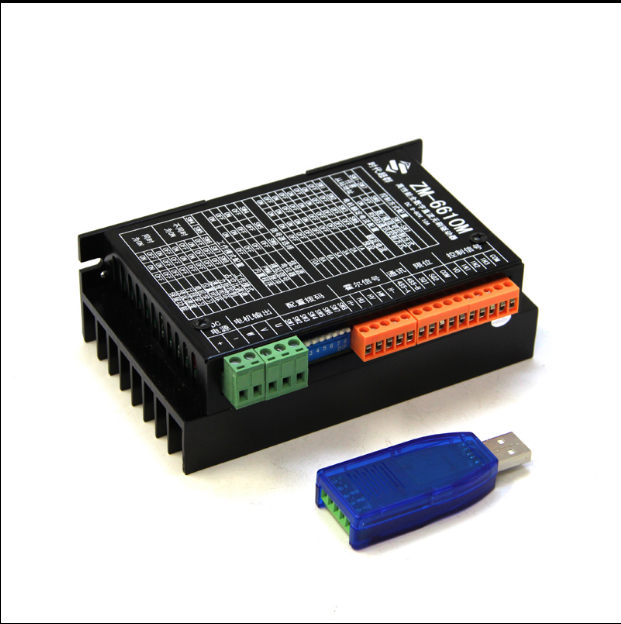

此用法使用電位器對電機進行調速,使用開關量/邏輯電平控制電機正反轉和啟停。單電位器調速的接法如圖 所示。電位器VR1 兩不動端接VO和COM,動端接IN1,當電位器動端由COM滑向VO過程中,電機轉速由低變高。當用開關量控制電機正反轉和啟停時,開關K1 接IN2 與COM間,控制電機正轉;開關K2 接IN3 與COM間,控制電機反轉。當使用邏輯電平控制電機正反轉和啟停時,IN2 接邏輯電平DI1,控制電機正轉;IN3 接邏輯電平DI2,控制電機反轉。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。

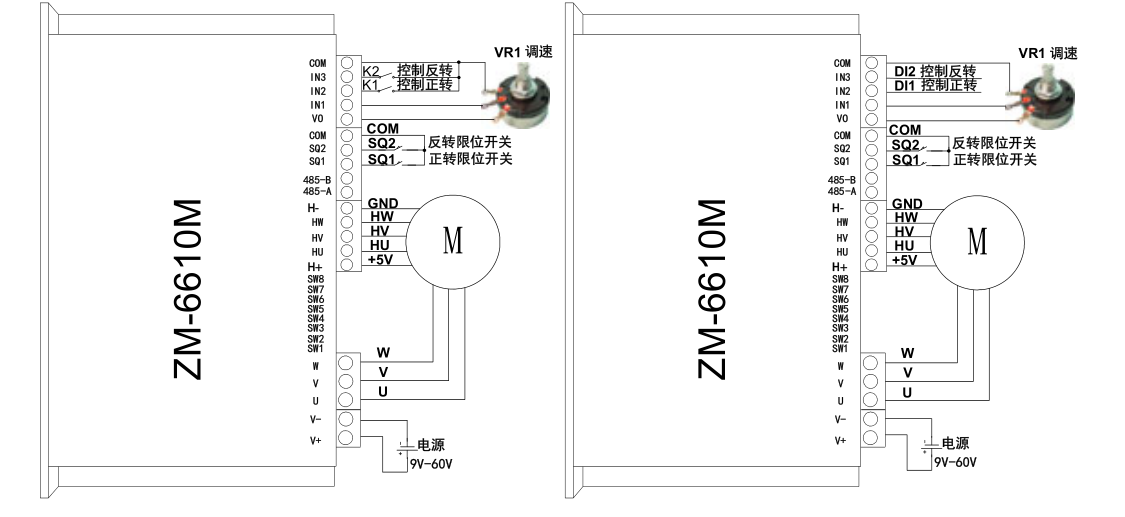

單電位器調速開關量(左圖)/邏輯電平(右圖)控制方式的接法 聯系人:趙工 17698904995 微信同號

|
