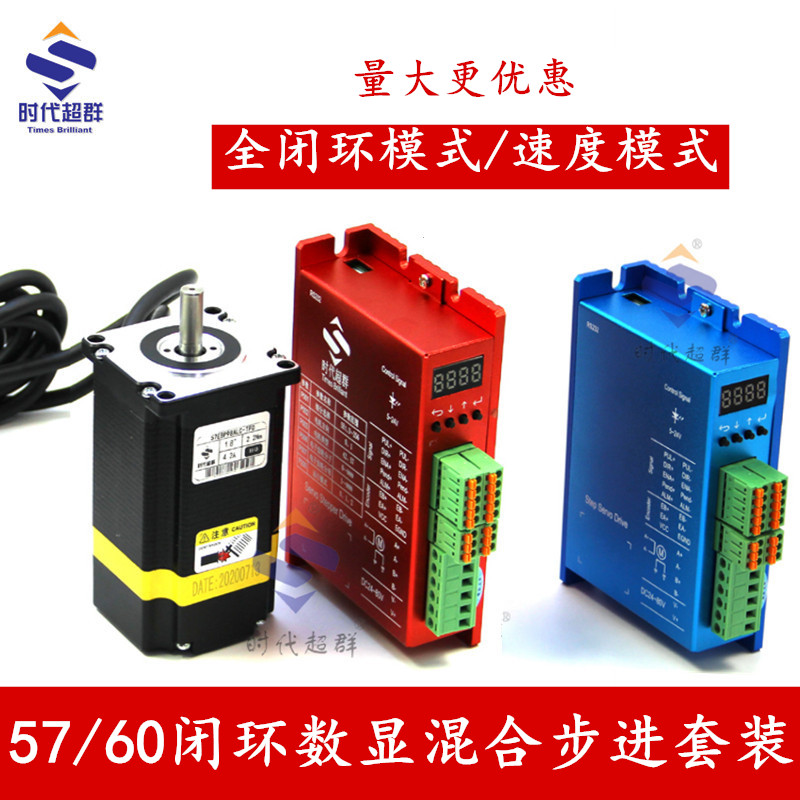

新一代 DSP 數字式步進閉環驅動器,采用先進的矢量型閉環控制技術, ****克服傳統開環步進電機丟步的問題,并且顯著提高步進電機的高速性能、 降低電機的發熱程度和減小電機的振動,進一步的提升設備的工作速度和精度, 降低設備的能耗。此外,在電機出現連續過載時,驅動器會輸出報警信號,具 有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57(60) 系列步進電機完全兼容,傳統開環步進驅動方案可以做到無縫升級,相對于交 流伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器,例如:線束加工機、激光 打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運 行平穩、高速度響應的設備中應用效果特佳。 本篇介紹一下輸出報警信號;

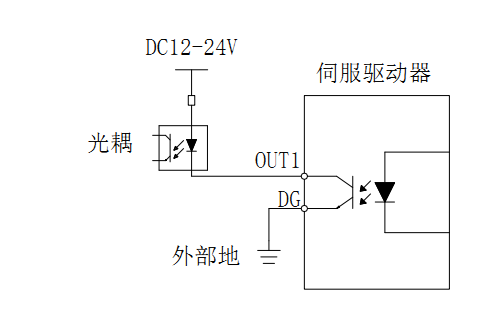

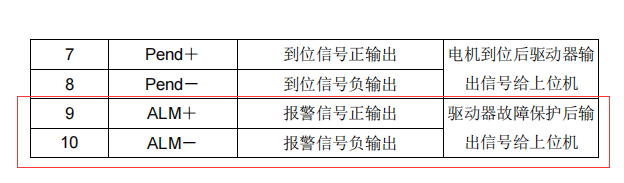

輸出報警信號接線口為9號和10號;驅動器故障報警后可以輸出信號給上位機;我們默認是正常是開路,報警以后就是短路,低阻的; 有的客戶會反饋接了報警信號后信號無效,沒有電壓信號輸出,那我們這款驅動器是漏極開路的電流,三極管,可以把它理解為一個開關,而兩端是不帶電的;

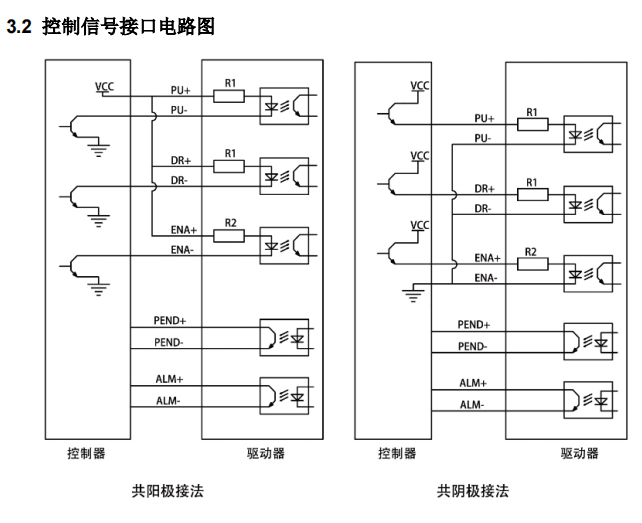

閉環步進驅動器的接線方法:
