功能特點：

·接口采用超高速光耦隔離

·抗高頻干擾能力強

·16 種不同細分任意切換

·自動半流鎖定

·8 檔電流可調

·支持脫機、使能、鎖定等功能

·過壓、欠壓、過流保護

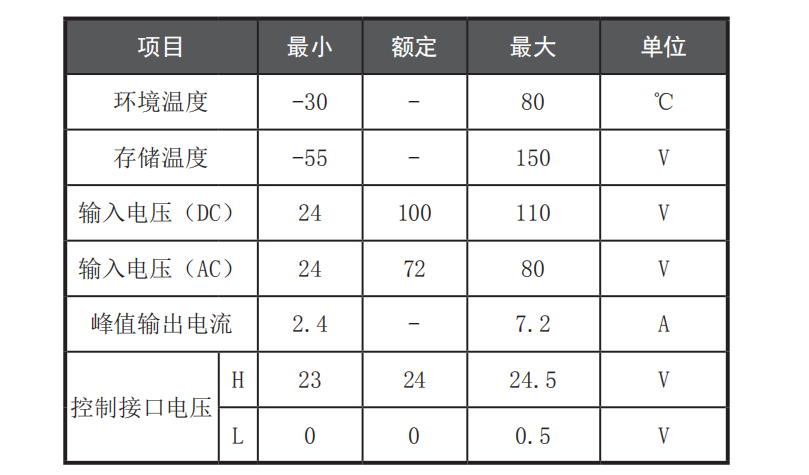

工作條件：

共陽極接法：

共陰極接法：

常見問題解答：

1. 問：初次使用該步進驅動器，如何能盡快上手？ 答：正確接好電源和電機后，只接脈沖信號 ( 先將頻率設置為 1K 以 內 )，細分設置為 16，方向和脫機懸空，此時加電后電機默認正轉。 運行無誤后再依次測試加速 ( 提高頻率 )、方向、細分和脫機等功能。

2. 問：電源接反有何影響？ 答：有可能燒毀驅動器。

3. 問：控制信號高于 5V，一定要加串聯電阻嗎？ 答：不是的，此款驅動器支持 +5V~24V。

4. 問：驅動器長時間工作后外殼比較熱，正常嗎？ 答：正常，在常溫下外殼達到 90 度不會對性能有影響。

5. 問：接線后電源指示燈亮，但電機不轉，是什么原因？ 答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這 種情況多出現在用單片機的 IO 口直接控制方式。請確保控制接口有 5mA 的驅動能力

6. 問：如何判斷步進電機四條線的定義？ 答：將電機的任意兩條線接在一起，此時用手擰電機有阻力，則這 兩條線是同一相 ,可接在驅動器 A+、A-；另外兩條線短接仍然有阻力， 則將這兩條線接在 B+ 和 B-

7. 問：想在此驅動器上加些功能或做新產品開發，是否可以？ 答：可以，請聯系我公司

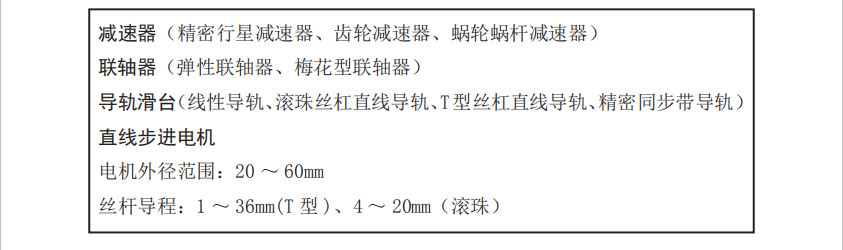

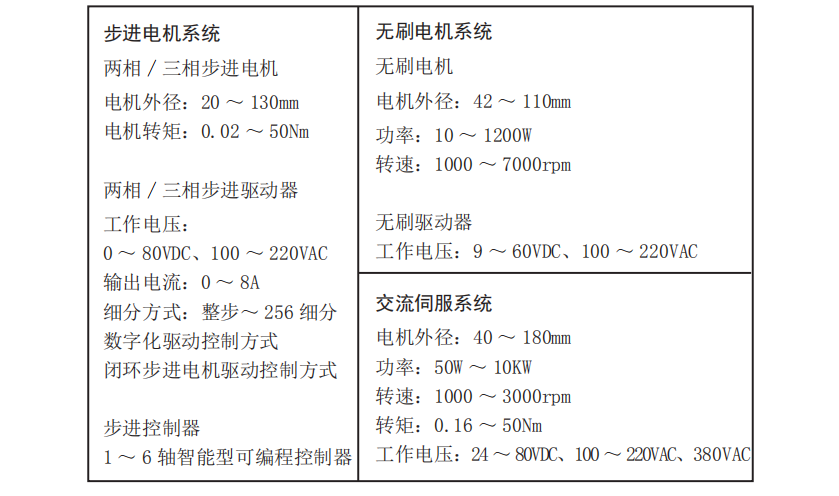

電機產品系列：聯系方式： QQ:3483370969       微信：19139117050         手淘店鋪：時代超群總店
