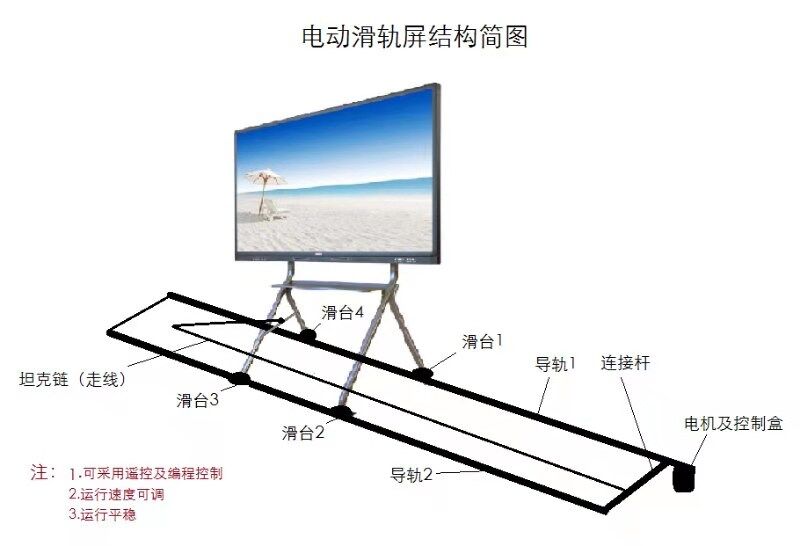

下圖為客戶提供的結構圖，客戶需要做一套滑軌屏結構，滑軌總長4米，雙滑臺上安裝屏幕支架，支架+屏幕重量40KG;客戶需要實現自動往返運行和自動遙控開關控制正反向運行；

我司按照客戶要求為客戶配置控制系統，伺服電機和傳動系統；

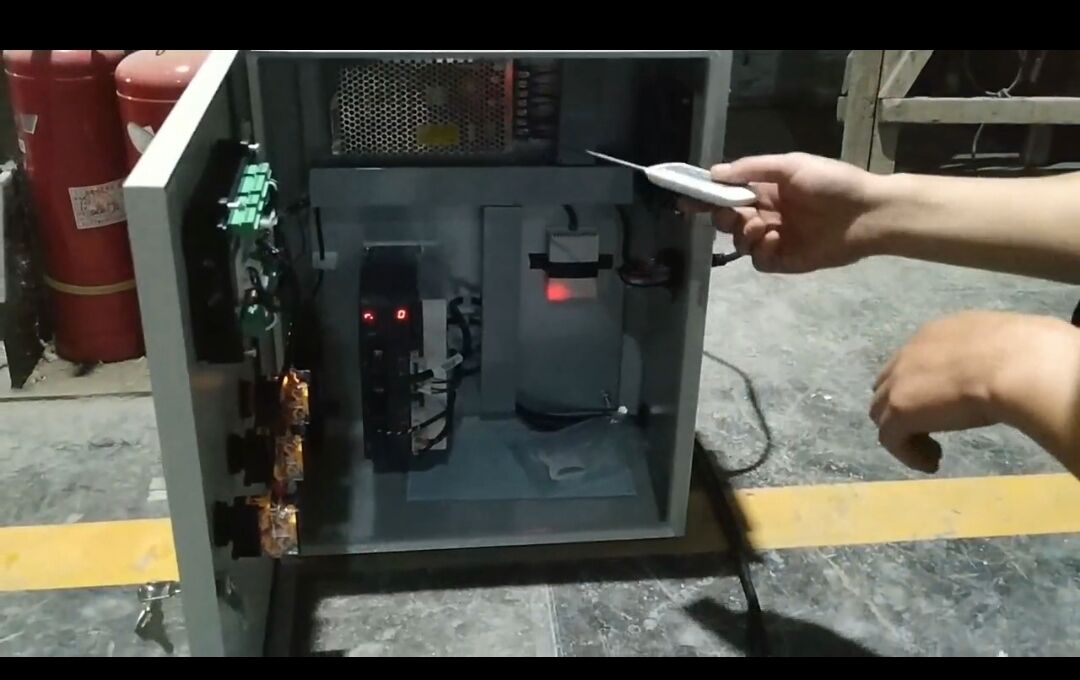

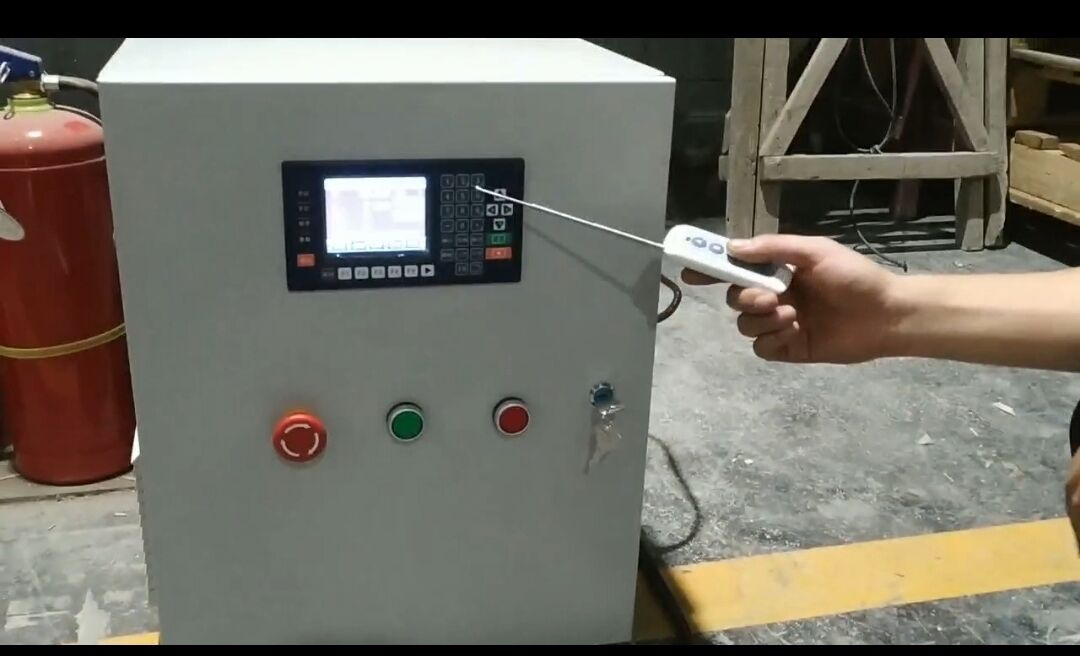

上面圖片展示的控制部分，為客戶組裝控制柜，失控CM40型控制器，1KW的伺服電機，因客戶要求運行速度不快，加裝精密減速，減速比1:20；

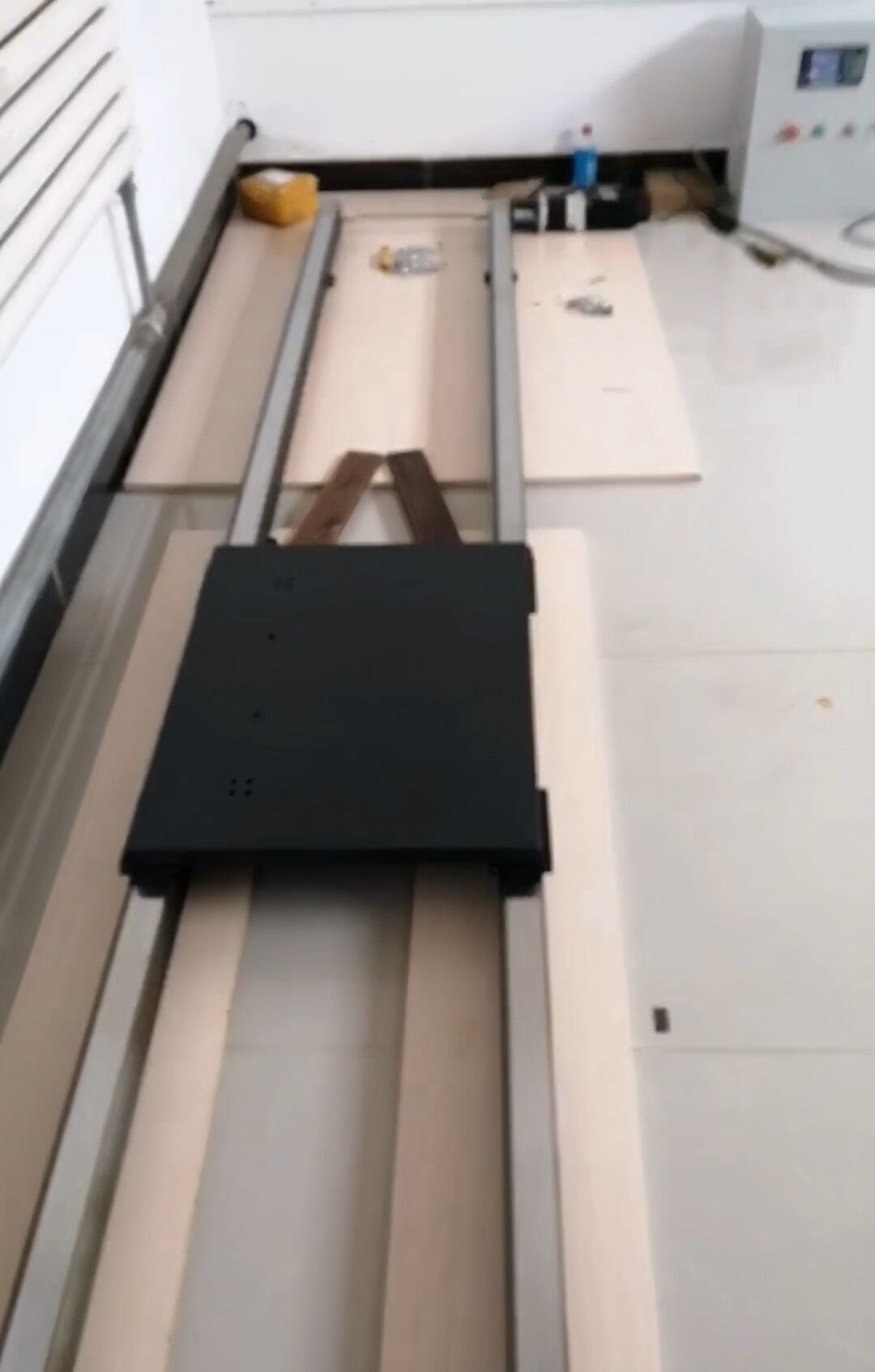

傳動部分如下圖：

如圖為我司60型材同步帶模組，全密封系列。內置12的導軌，滑塊采用TBI進口滑塊，比普通的皮帶傳動可承受更大的負載。

同步帶模組可使用多種場景，支持多軸/單軸的結構組合，有需求可聯系13520625494（微信同號）；
