無刷直流

功能：

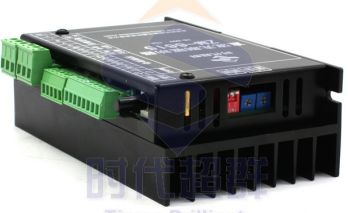

l       高集成度高可靠性無刷直流(BLDC)電機控制器

l       三相全橋，PWM斬波方式

l       閉環穩速，大負載時電機仍能保持轉速

l       純硬件設計，高速度，高抗干擾能力

l       周波限電流方式，保護更加精確快速

l       低發熱，大功率

      主要功能

l       欠電壓(≤13V)、過熱(>150℃)自動保護

l       堵轉保護時間1-13秒可調

l       霍爾錯誤保護

l       輸出限流線性可調：1-15A

l       支持內置電位器、外接電位器、模擬電壓和PWM調速

l       帶有使能功能

l       帶有速度反饋信號輸出

l       帶有EABS電子剎車功能

l       具有緩啟動功能，避免電流過沖，有效保護電機

    名稱 說明

正/負極 直流電源輸入，24-60V

U,V,W 電機線

H+,H- 霍爾電源線，僅限霍爾使用

Hu,Hv,Hw 霍爾信號線

FG 速度反饋信號

ER 錯誤輸出

BK 剎車，懸空或高電平時為正常，低電平剎車

DR 方向，懸空或高電平時為正轉，低電平反轉注①

EN 使能，懸空或高電平時為正常，低電平待機

V- 外接調速參考地

Ve 外接調速信號，可外接電位器、模擬電壓或PWM注②

V+ 外接電位器調速正極，不使用時懸空。

電源燈 電源指示，上電后長亮

VSP-RJ 內部電位器調速，順時針旋轉0-****

VSP撥碼 內外部調速切換，ON：內部   OFF：外部

VSP-RJ 內部電位器調速，順時針旋轉0-****

Decay 混合衰減模式，可適當改善噪音

   問題

 1.問：初次使用該控制器，如何能盡快上手？

 答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

 2.問：電源接反有何影響？

答：會立即燒毀驅動器。

 3.問：上位控制信號電壓****是多少V？

 答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為24+2V，超過此電壓會導致驅動器燒毀。

 4.問：驅動器長時間工作后外殼比較熱，正常嗎？

 答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

 5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？

 答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

 6.問：用此控制器，能否將我的電機轉速調到6000？

  答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0至****速。

 7.問：我手上已經有電機，購買此驅動器后如何接線

  答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8.問：想在此驅動器上加些功能或做新產品開發，是否可以？

  答：可以，請聯系我公司。
