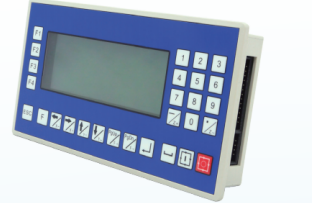

CM25L 系列智能多軸步進 / 伺服控制器

   產品概述：

CM25L 系列控制器是我公司****研制的“運動控制器”，驅

動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，

全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪

音小，操作方便等特點

  系統組成：

·液晶顯示器 ( 分辨率 :192×64)

·專用運動控制芯片 ( 信號輸出為 :5V TTL)

·輸入 /輸出 (10路光電隔離 24V輸入 ,16路光電隔離 24V輸出 )

·用戶加工程序存儲器 ( 單軸 40 個程序 , 兩軸 28 個程序 )

·單軸程序行數 80 行

·兩軸程序行數 70 行

·薄膜按鍵陣列 (28 鍵 ）

技術指標：

最小數據單位 0.001mm

****數據尺寸 ±9999.999mm

快速點位運動限速 2400mm/min ( 脈沖當量為 0.001 毫米時 )

****加工速度限速 2400mm/min ( 脈沖當量為 0.001 毫米時 )

單軸****脈沖輸出頻率 45KHz

兩軸****脈沖輸出頻率 30KHz

控制軸數 1/2 軸

電子齒輪分子 :1-9999, 分母 :1-9999

系統主要功能自動、手動、程序編輯、系統參數、自檢、設置

開機畫面；客戶可自己設計好開機畫面，通過 RS232 下載到控

制器上。如需要下載開機畫面，可跟店家要下載開機畫面的軟件。
