CM25L系列智能多軸步進/ 伺服控制器

         產品概述：

CM25L系列控制器是我公司****研制的“運動控制器”，驅

動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，

全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪

音小，操作方便等特點

系統組成

·液晶顯示器(分辨率:192×64)

·專用運動控制芯片(信號輸出為:5V TTL)

·輸入/輸出(10路光電隔離24V輸入,16路光電隔離24V輸出)

·用戶加工程序存儲器(單軸40個程序,兩軸28個程序)

·單軸程序行數80行

·兩軸程序行數70行

·薄膜按鍵陣列(28鍵)

  技術指標：

最小數據單位0.001mm

****數據尺寸±9999.999mm

快速點位運動限速2400mm/min (脈沖當量為0.001毫米時)

****加工速度限速2400mm/min (脈沖當量為0.001毫米時)

單軸****脈沖輸出頻率45KHz

兩軸****脈沖輸出頻率30KHz

控制軸數1/2軸

電子齒輪分子:1-9999,分母:1-9999

系統主要功能自動、手動、程序編輯、系統參數、自檢、設置

開機畫面；客戶可自己設計好開機畫面，通過RS232下載到控

制器上。如需要下載開機畫面，可跟店家要下載開機畫面的軟件。

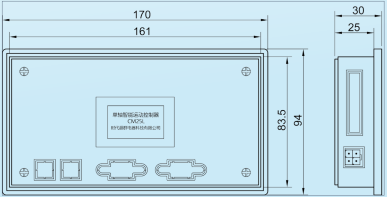

尺寸圖
