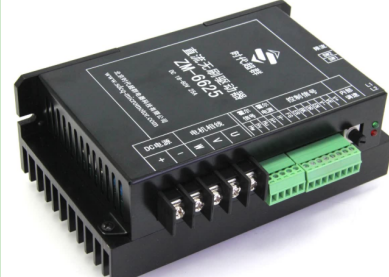

高性能直流無刷控制器(驅動器) 產品特點: l高集成度高可靠性無刷直流(BLDC)電機控制器l三相全橋,PWM斬波方式l速度補償,大負載時電機仍能保持轉速l純硬件設計,高速度,高抗干擾能力l周波限電流方式,保護更加精確快速l低發熱,大功率l應用極簡,接線靈活,內置動態再生發電釋放電路 主要功能 欠電壓(≤18V)、過熱(>150℃)自動保護l堵轉保護時間6秒l霍爾錯誤保護l輸出限流線性可調:4-25Al支持內置電位器、外接電位器、模擬電壓和PWM調速l帶有使能功能l帶有速度反饋信號輸出l帶有電子能耗制動功能l具有緩啟動功能,避免電流過沖,有效保護電機 保護恢復本控制具有多重保護功能,在保護功能起作用后可采取正確方法解除保護。1.欠壓保護,驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電,將電源電壓調高至18V后再通電。2.過壓保護,驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電,將電源電壓調低至50V后再通電。3.堵轉保護,當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,待電機堵轉問題解決后再重新通電。4.霍爾錯誤保護,驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,排除霍爾錯誤后再重新通電。

|
