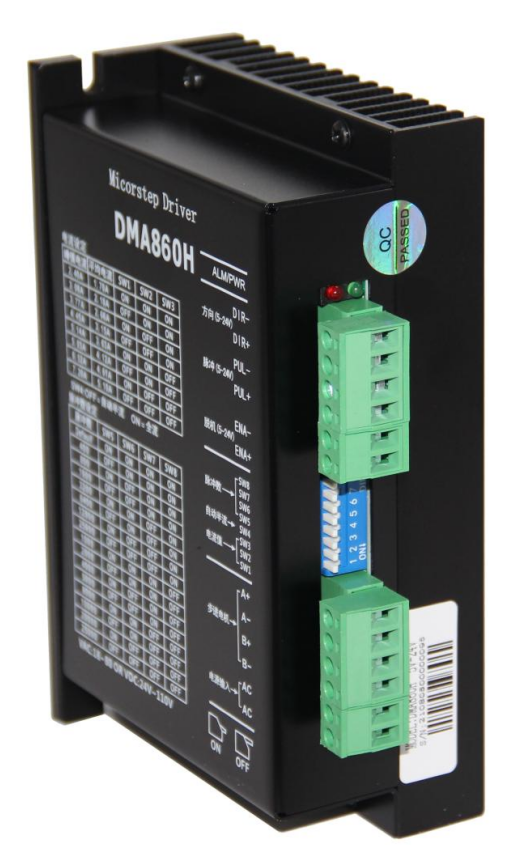

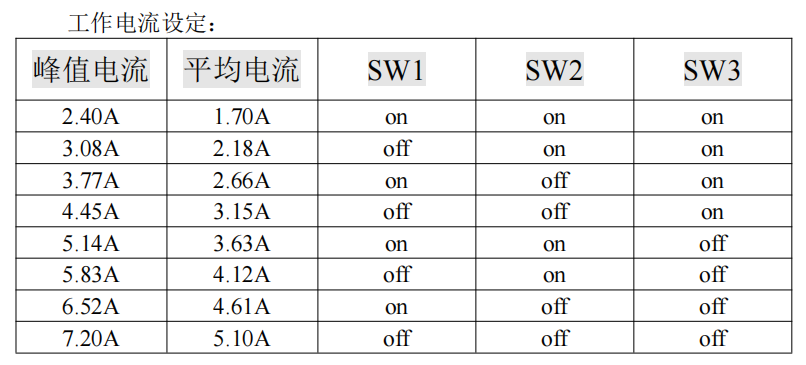

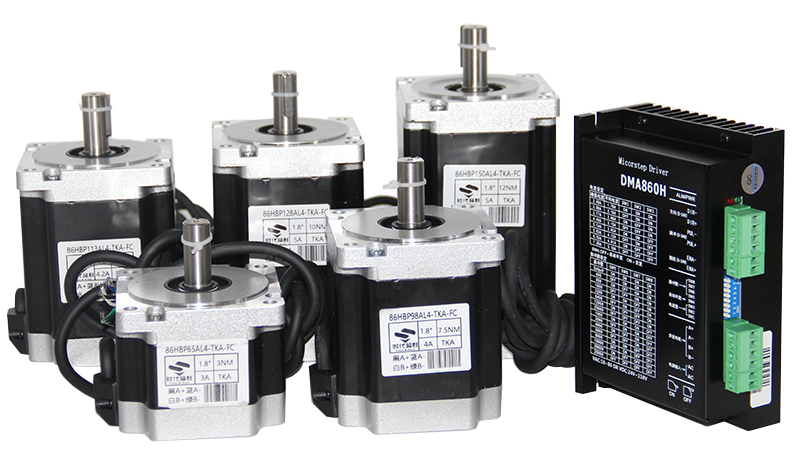

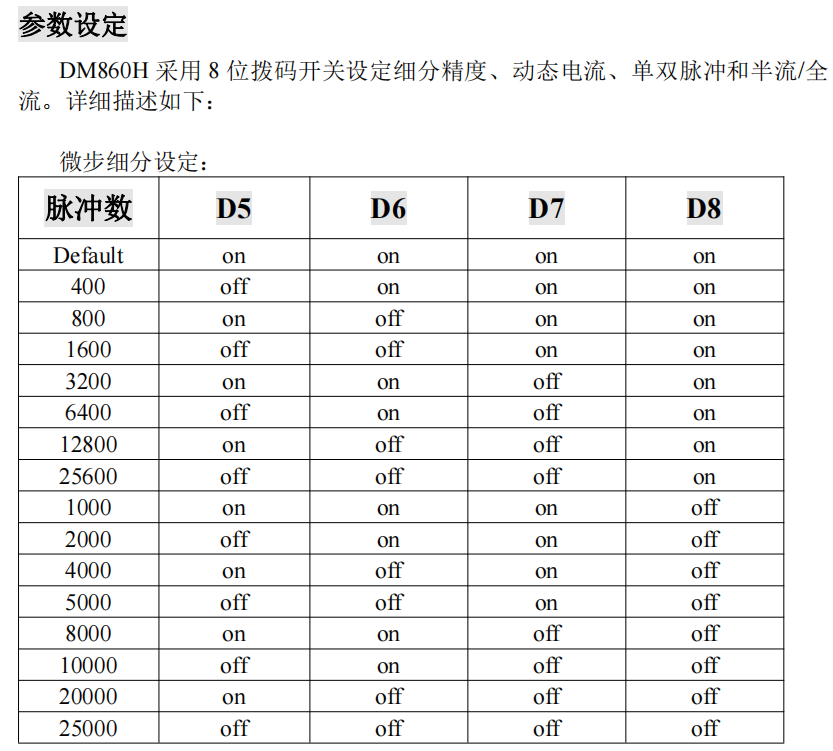

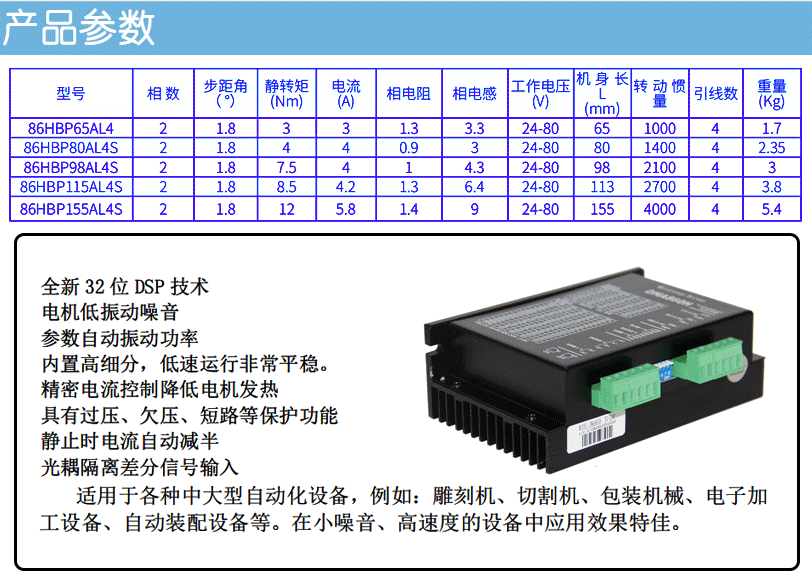

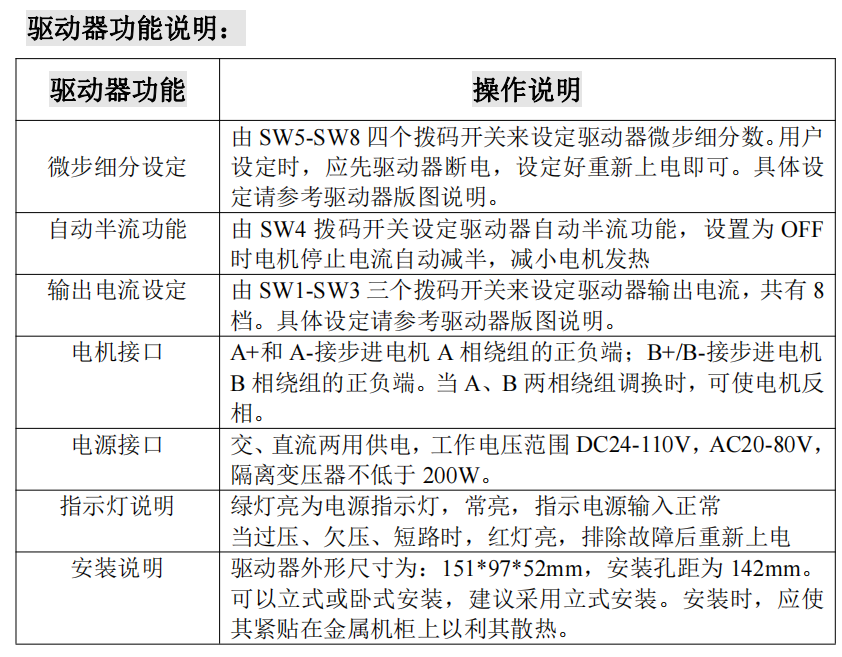

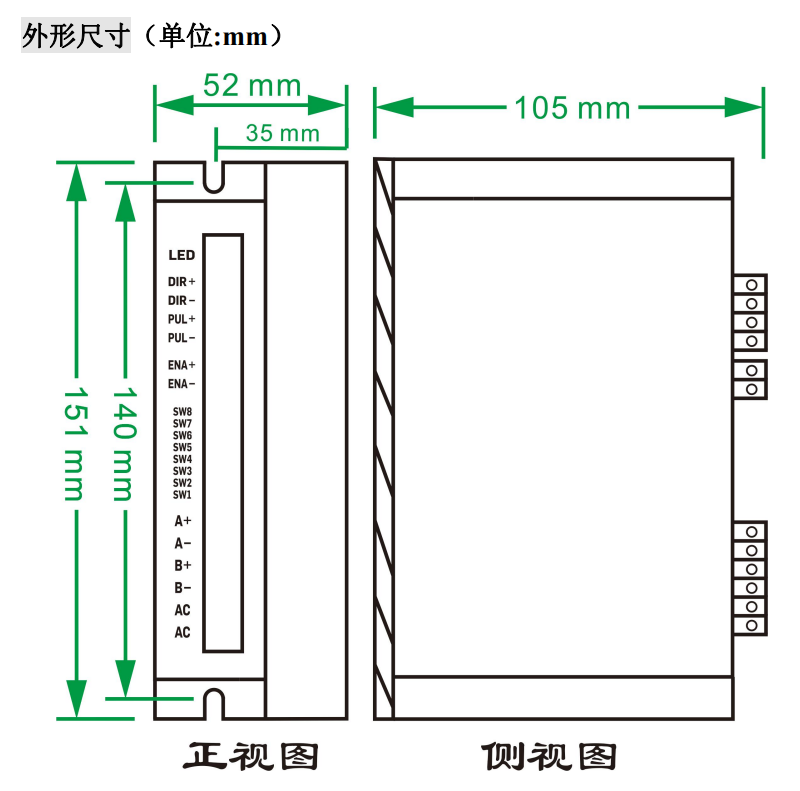

DM860H 驅動器,主要驅動 57、86 型兩相混合式步進電機。微步細分為 15種,****步數為 25600 步/轉;工作峰值電流范圍為 2.4A-7.2A,輸出電流共 8種,電流分辨率約為 0.7A;具有半流,過壓、過流等保護電路。本驅動器為交直流供電,工作范圍為 AC20V-80V,直流 DC24V-110V。

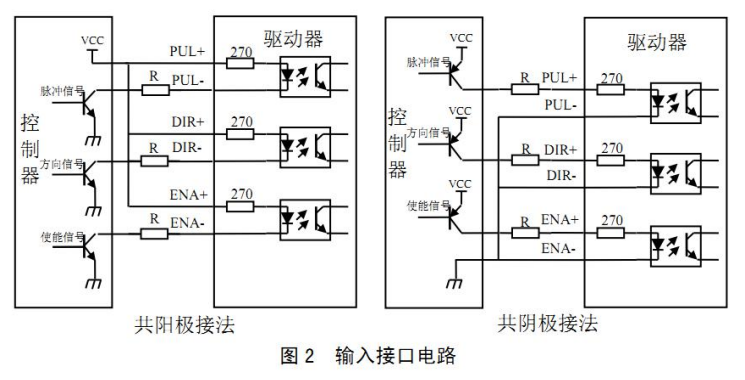

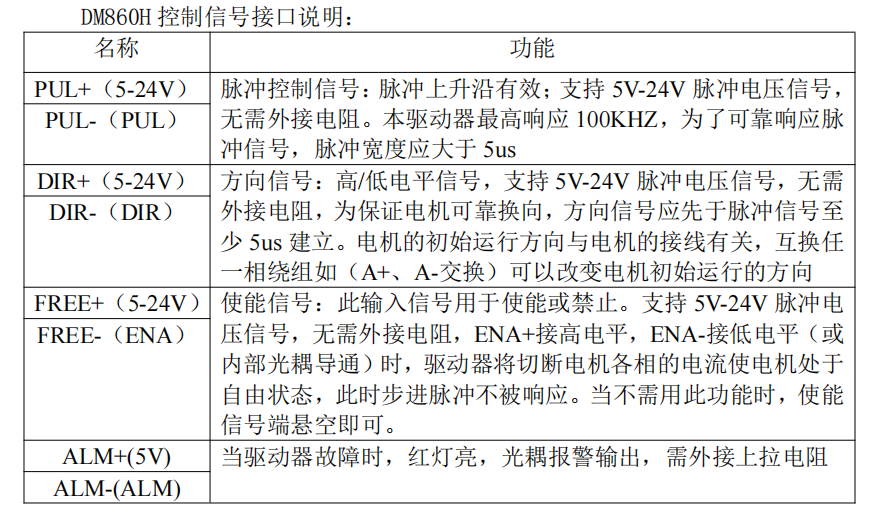

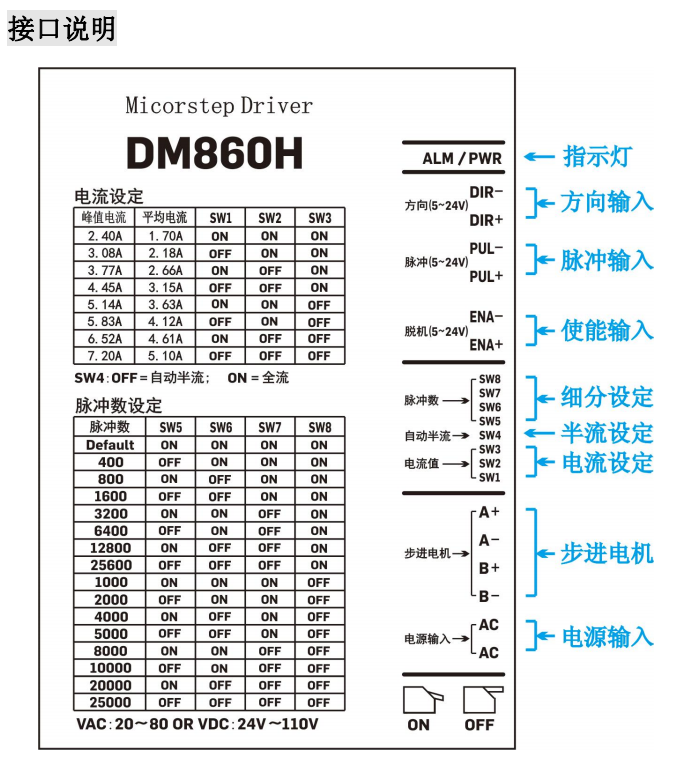

控制信號接口電路 DM860H 驅動器采用差分式接口電路可適用差分信號,單端共陰及共陽等接口,內置高速光電耦合器,允許接受長線、集電極開路和 PNP 輸出電路的信號。現在以集電極開路和 PNP 輸出為例,接口電路示意圖如下:
注意: 脈沖電壓 5V-24V 通用,用戶無需串電阻







|
