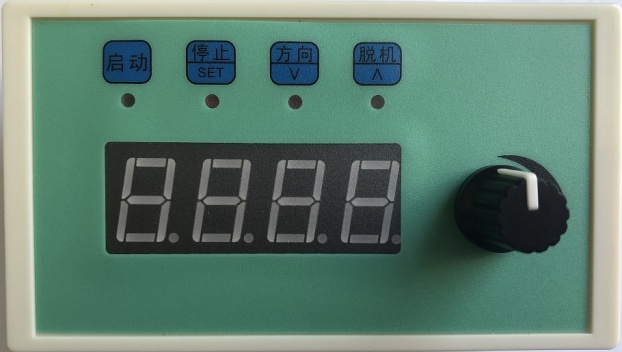

一、 顯示說明:數顯顯示有2種狀態

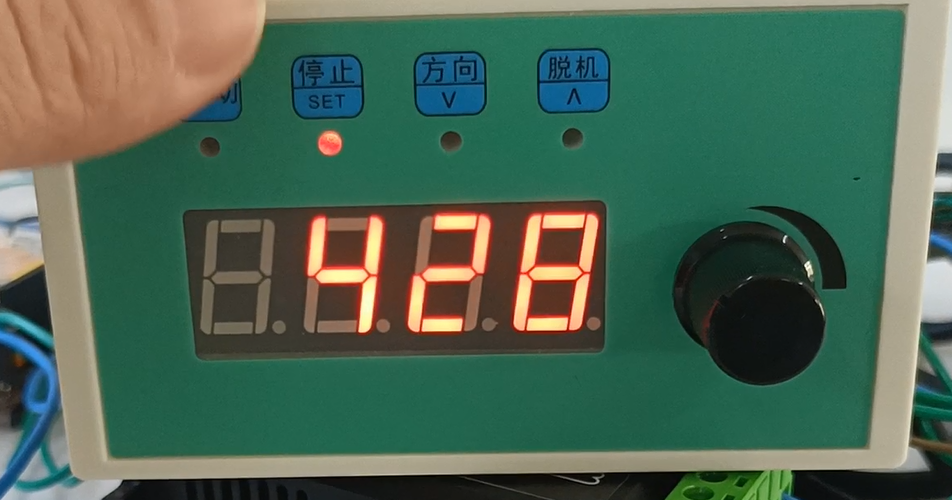

在運行狀態或停止狀態,數碼管顯示當前的轉速值或者剩余運行次數,單位轉/每分鐘或者次數;(如下圖:顯示的電機轉速)

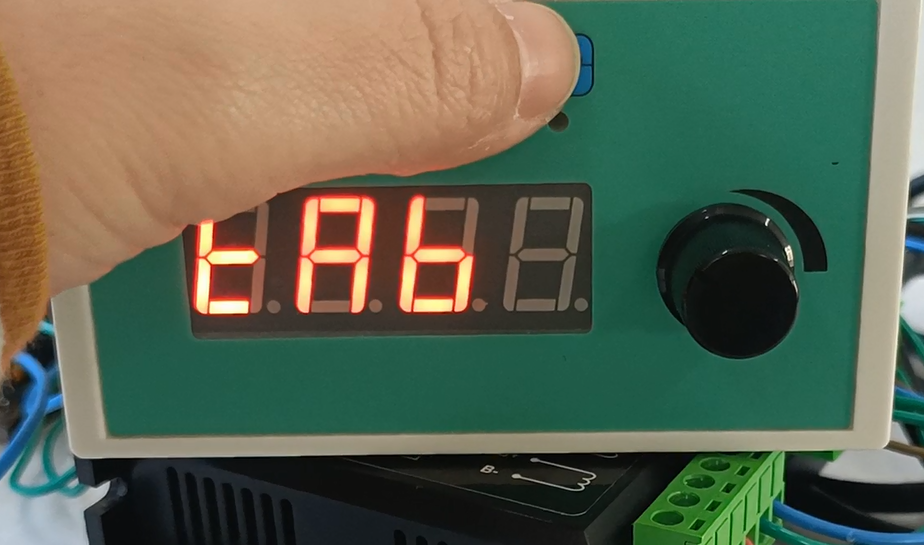

在設置狀態顯示設置的參數代號或參數值(如下圖:顯示的即為參數設置選項)

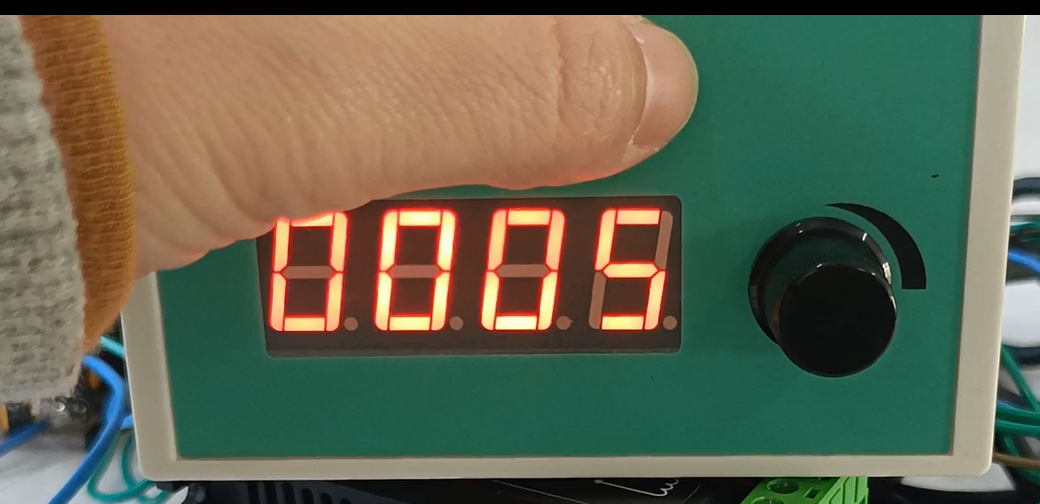

二:參數設置 1 電機在停止狀態 長按 停止/SET 鍵 進入設置參數模式,按 方向/ν 進行參數模式切換,可以對電機的加速度、細分、運行模式、轉速等進行設置。參數模式如下: ACC: 加速度設置(1-99)1最快,99最慢,默認值5 tAb:細分數設置(1-256)此值根據驅動器每轉脈沖數進行設置,應該跟驅動器設置一致,此時顯示的轉速為實際轉速,默認值5。設置每轉脈沖等于此數乘以200。 run:上電運行(0-1)設置為0時上電為停止狀態,設置為1時上電即運行,默認值0 in_S: (第3腳運行/第4腳停止)輸入端與(第2腳GND)接通方式設置(0-4),默認值0 1) 0 接線端3按通啟動,斷開停止,方向為接線端4接通正轉斷開反轉 2) 1接線端3按一下啟動,再按一下停止,方向為接線端4按一下方向取反 3) 2接線端3按一下啟動,接線端4按一下停止 4) 3 接線端3按一下正轉,再按一下停止,接線端4按一下反轉,再按一下停止 4接線端3接通正轉啟動,斷開停止,接線端4接通反轉啟動,斷開停止 ModE: 運行模式設置(0-6):0速度控制;1定長控制;2連續控制;3往返控制;4定時速度控制;5速度控制(遇限位停止);6編碼器跟隨控制。默認值0 HSPD: ****速設置(1-4000),默認1000轉/每分鐘。 ini: 參數初始化(0-1),設為1后所有參數回到出廠缺省值。 2 確定要設置的參數(ACC/tAb/run/in_S/ModE/HSPD/ini,方向/ν 進行參數模式切換), 按 停止/SET 確定 ,按 方向/ν、脫機/∧鍵 增減值 ,數值確定好按停止/SET 鍵確定,再按 脫機/∧鍵 退出設置,自動回到顯示轉速的狀態;





|
