三相高壓步進驅動器講解

  三相高壓步進驅動器ZD-3HE2254ML是基于DSP控制的三相步進電機驅動器。

它是將先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的。

該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機等

  三相高壓步進驅動器是采用先進的DSP控制系統，性價比高采用4bit開關設置16組等角度恒力矩細分，****分辨率

60000脈沖/轉

  反應頻率可達200Kpps輸出步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半采用光電隔離器件耦合信號輸入/輸出

驅動電流從2.2A/相到5.4A/相，分16檔可調

單電源輸入，電壓范圍: AC1 10-230V

|/O信號,所有輸入信號均通過光電隔離，信號電平5~ 24V

電平兼容

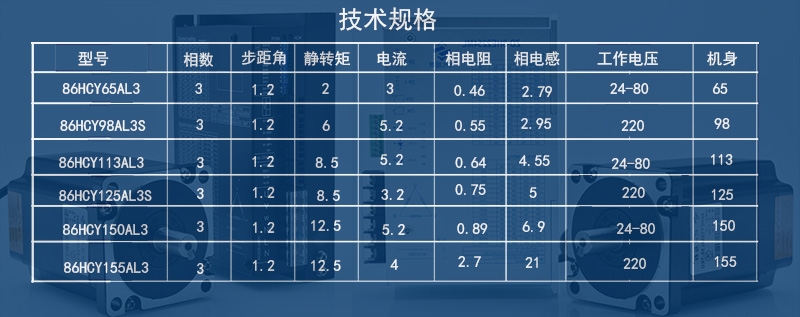

適配86電機，電機的尺寸圖規格，

交流220v供電，電機輸出扭矩12NM，驅動器參數可以調。

聯系電話17734080008
